Cómo montar ó instalar los conectores eléctricos rotatorios  Mercotac ®

Los conectores eléctricos rotatorios  Mercotac® están diseñados para montarse en el extremo de un eje o árbol giratorio, ya sea en orientación vertical u horizontal. El método de montaje varía según el modelo Mercotac®. Los conectores eléctricos rotatorios  Mercotac® tienen una flecha hacia ARRIBA grabada con láser en el costado del cuerpo y, para el montaje vertical, la flecha debe apuntar hacia arriba. Estos conectores eléctricos rotatorios  se pueden montar en cualquier ángulo entre vertical (flecha hacia arriba) y 90 grados horizontales (flecha horizontal), lo que permite casi cualquier orientación requerida. Para un rendimiento óptimo, la excentricidad del Mercotac® montado debe ser inferior a 0,005” TIR (lectura total del indicador) o FIM (movimiento completo del indicador). El método preferido para montar el Mercotac® es con el cuerpo girando, asegurándose de que ambos extremos del conectores eléctricos rotatorios  no estén montados de forma rígida. Un extremo debe poder flotar libremente y se puede utilizar un brazo de torsión flotante para evitar que el extremo estacionario gire si es necesario. También es importante evitar crear cargas laterales en el Mercotac® enrollando los cables de conexión en lugar de tirar del conector eléctrico rotatorio .

Recomendaciones de montaje de Mercotac®:

Recuerde durante el montaje:

Los conectores eléctricos rotatorios  Mercotac® se pueden utilizar en cualquier posición entre la vertical y la horizontal de 90 grados. La flecha hacia ARRIBA no debe apuntar por debajo de la horizontal. En aplicaciones horizontales, monte el Mercotac® con el cuerpo girando para reducir las cargas mecánicas en el rodamiento. Limite la excentricidad de montaje a un máximo de 0,005” TIR. Los productos Mercotac® no están diseñados para soportar cargas mecánicas. Se debe dejar flotar un extremo, sujeto únicamente por los cables de conexión. Los cables de conexión en el extremo estacionario deben tener suficiente longitud adicional (en bucle) para no tirar ni colocar una carga lateral sobre el Mercotac®.

Montaje superior con eje conductor
(modelo coaxial):

Los modelos modulares 1250, 1500, 215-2K, 230, 235, 330 331, 335, 430, 435, 630, 830 utilizan el cuerpo o el collar de plástico para el montaje en el miembro giratorio.

​Los modelos coaxiales 104, 105, 110-T, 205 y 305 de las unidades Mercotac® utilizan el receptáculo moleteado insertado en el miembro giratorio para el montaje. Este receptáculo sostiene la unidad Mercotac®.

Aislamiento de vibraciones

​Vale la pena señalar que los productos Mercotac® no están diseñados ni pensados ​​para soportar ninguna carga axial o torsional y no deben utilizarse para tales fines. Si el equipo está sujeto a vibraciones, golpes o movimientos bruscos, se recomienda encarecidamente utilizar un soporte de aislamiento de vibraciones para aislar el Mercotac® de estas condiciones. Dichas vibraciones o movimientos pueden acortar significativamente la vida útil de la unidad Mercotac® o incluso provocar su falla.

Soporte aislante de vibraciones

Se pueden utilizar fuelles flexibles, tubos de goma u otras membranas flexibles para crear un soporte de aislamiento de vibraciones.

​ El soporte de aislamiento de vibraciones debe montarse de manera que acople el eje giratorio al lado giratorio de la unidad Mercotac®.

Recuerde durante el montaje:

Los conectores eléctricos rotatorios Mercotac® se pueden utilizar en cualquier posición entre la vertical y la horizontal de 90 grados. La flecha hacia ARRIBA no debe apuntar por debajo de la horizontal. En aplicaciones horizontales, monte el Mercotac® con el cuerpo girando para reducir las cargas mecánicas en el rodamiento. Limite la excentricidad de montaje a un máximo de 0,005” TIR. Los productos Mercotac® no están diseñados para soportar cargas mecánicas. Se debe dejar flotar un extremo, sujeto únicamente por los cables de conexión. Los cables de conexión en el extremo estacionario deben tener suficiente longitud adicional para no tirar ni colocar una carga lateral sobre el Mercotac®.

Modelos coaxiales (modelos pequeños) Montaje típico

CONFIGURACIONES DE MONTAJE TÍPICAS PARA CONECTORES ELECTRICOS ROTATORIOS MERCOTAC® Los productos Mercotac® más pequeños están diseñados para enchufarse a un receptáculo eléctrico, que sirve tanto de montaje como de conexión eléctrica. Estos receptáculos están pensados ​​para encajarse a presión en un orificio en el extremo del dispositivo giratorio. Si la conexión eléctrica no puede ser común con el eje, es importante aislar los receptáculos.

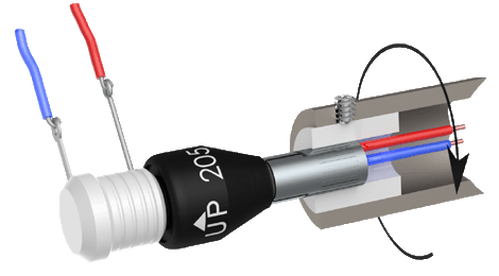

​Montaje típico para modelos coaxiales (modelos pequeños): 105, 110, 110-T, 205 y 305​

Montaje superior con eje conductor

Montaje horizontal con eje aislado eléctricamente

El cuerpo del Mercotac® está caliente eléctricamente.
Un eje aislado eléctricamente puede aislarlo, si es necesario.

Soporte de carcasa protectora con eje conductor

Montaje inferior con eje conductor

Montaje horizontal con aislamiento térmico y eléctrico

Utilícelo si se necesita aislamiento eléctrico y térmico.
El aislamiento térmico debe extenderse lo suficientemente lejos de la fuente de calor para mantener el Mercotac® dentro del rango de temperatura especificado.

Soporte de aislamiento de vibraciones

Recuerde durante el montaje:

Los conectores eléctricos rotatorios   Mercotac® se pueden utilizar en cualquier posición entre vertical y horizontal de 90 grados.
La flecha hacia ARRIBA no debe apuntar por debajo de la horizontal.
En aplicaciones horizontales, monte el Mercotac® con el cuerpo girando para reducir las cargas mecánicas en el rodamiento.
Limite la excentricidad de montaje a un máximo de 0,005” TIR.
Los productos Mercotac® no están diseñados para soportar cargas mecánicas.
Se debe dejar flotar un extremo, sujeto únicamente por los cables de conexión.
Los cables de conexión en el extremo estacionario deben tener suficiente longitud adicional para no tirar ni colocar una carga lateral sobre el Mercotac®.

Modelos modulares (modelos grandes) Montaje típico

CONFIGURACIONES DE MONTAJE TÍPICAS PARA ANILLO COLECTOR MERCOTAC®

Los productos Mercotac®  más grandes se montan normalmente en un eje hueco o en un adaptador de collar en el extremo del dispositivo giratorio utilizando el casquillo de plástico o el cuerpo. El Mercotac® se puede mantener en su lugar con un tornillo de fijación o un sistema de abrazadera ranurada, y el cuerpo tiene un socavado para el tornillo de fijación.

Montaje típico para modelos modulares (modelos grandes): 230, 215-2k, 235, 330, 331, 335, 430, 435, 630 y 830:
​

Montaje horizontal al cuerpo

Buen método de montaje.
(pero la orientación vertical es mejor).

Adaptador de montaje al cuerpo

Úselo cuando el diámetro del eje sea
menor que el cuerpo de Mercotac.

Montaje horizontal sobre buje

Se utiliza si el eje no se puede ajustar al
diámetro del cuerpo.

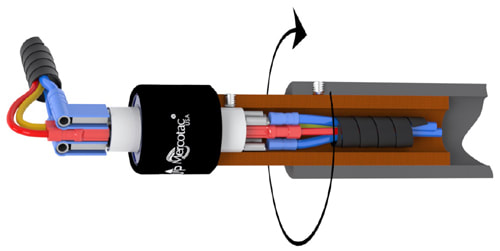

Montaje con aislamiento térmico sobre buje

Puede ser necesario si se requiere aislamiento térmico.
El aislamiento térmico debe extenderse lo suficientemente lejos de la fuente de calor para mantener el Mercotac dentro del rango de temperatura especificado.
​Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

Montaje superior al cuerpo

El mejor método de montaje

Montaje inferior al buje

Brazo de torsión flotante montado en el cuerpo

Montaje de carcasa protectora en el cuerpo

Recomendado para entornos lavados o sucios. También recomendado para aplicaciones de procesamiento de alimentos.

Montaje de aislamiento de vibraciones en el cuerpo

Con fuelle flexible

Soporte de aislamiento de vibraciones para el cuerpo

Con acoplamiento de accionamiento flotante.

Recuerde durante el montaje:

Los conectores eléctricos rotatorios   Mercotac® se pueden utilizar en cualquier posición entre vertical y horizontal de 90 grados. La flecha hacia ARRIBA no debe apuntar por debajo de la horizontal. En aplicaciones horizontales, monte el Mercotac® con el cuerpo girando para reducir las cargas mecánicas en el rodamiento. Limite la excentricidad de montaje a un máximo de 0,005” TIR. Los productos Mercotac® no están diseñados para soportar cargas mecánicas. Se debe dejar flotar un extremo, sujeto únicamente por los cables de conexión. Los cables de conexión en el extremo estacionario deben tener suficiente longitud adicional para no tirar ni colocar una carga lateral sobre el Mercotac®.

---
