Conductores: Tres conductores
Amperes: 3 a 30 amperes
Volts: 250​

Los conectores eléctricos rotatorios   modelo 330 de Mercotac® son una excelente solución para una variedad de aplicaciones. Un ejemplo es el de las plumas de grúa, donde permiten la transmisión continua de potencia, señales de control y datos entre la base y la pluma giratoria. Estas unidades también pueden soportar componentes como luces, sensores y cámaras, así como funciones de extensión, retracción y rotación.
Ventajas:

• Durable, compacto y de bajo costo.
• Se utiliza para conexiones de señal y/o alimentación.
• Fácil de instalar y reemplazar.
• Grado de protección IP 51 con kit de funda
• Ligero con construcción de metal robusta.
• De larga duración, energéticamente eficiente y sin mantenimiento.
• Hecho en EE.UU.

Especificaciones del producto modelo 330

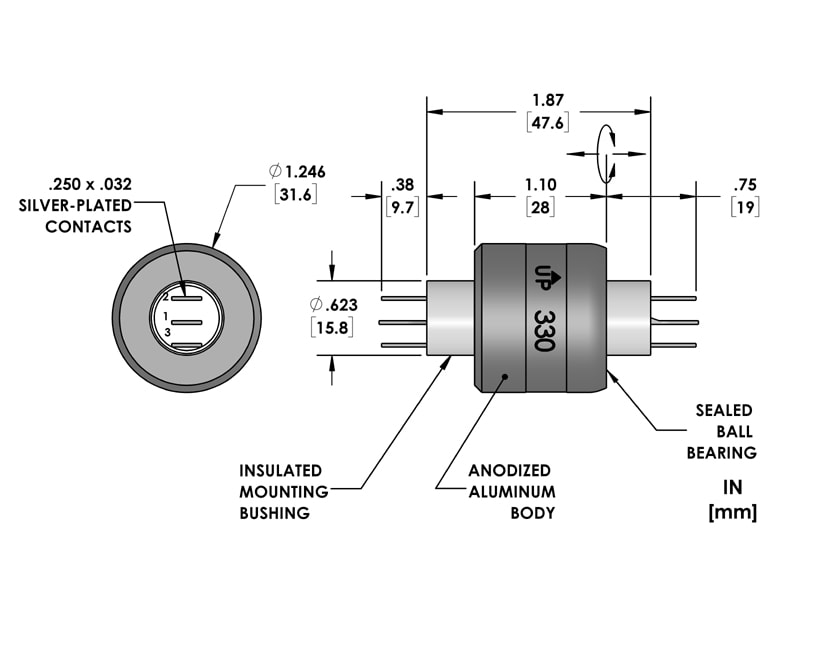

​Dimensiones

• Detalles:
• Se incluyen accesorios
• Accesorio 55251 de bandera grande (cantidad 3)
• Accesorio 55252 recta grande (cantidad 3)
• Accesorio 55253 Tubo termorretráctil (cantidad 3)
• Disponible con baleros de acero inoxidable (330-SS) (recomendado para entornos húmedos o corrosivos)
• Kit de protección contra polvo y salpicaduras disponible.

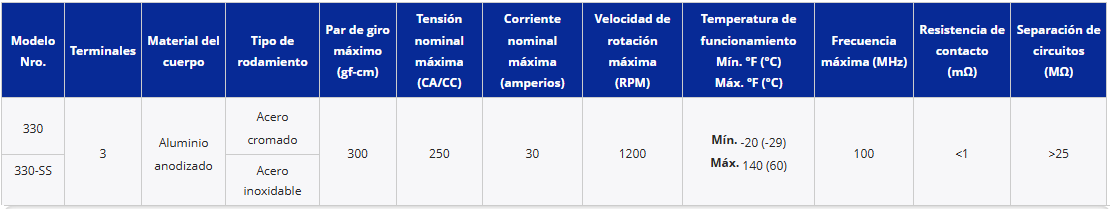

Especificaciones

• El designador "SS" indica baleros de acero inoxidable (recomendado para entornos húmedos o corrosivos)

Accesorios

Descripción: Piezas del kit de arranque
N.º de artículo: 57430

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP51

Descripción: Kit de arranque mostrado ensamblado
N.º de artículo: 57430

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP51

Descripción: Desconexión de bandera grande, aislada
N.º de artículo: 55251

• 16 AWG - 14 AWG
• Cantidad 3 incluida
• Amperios máximos recomendados: 15

Descripción: Desconexión recta grande, sin aislamiento
N.º de artículo: 55252

• 16 AWG - 14 AWG
• Cantidad 3 incluida
• Amperios máximos recomendados: 15

Descripción: Tubo termorretráctil
N.º de artículo: 55253

• Cantidad 3 incluida

Descripción: Otras desconexiones

• Hay desconectores disponibles para otros calibres de cable y se pueden sustituir por desconectores estándar (22-18 AWG y 12-10 AWG). Consulte la tabla de capacidad de corriente.

---

Montaje

El modelo 330 se monta normalmente con el cuerpo negro o el casquillo de plástico blanco en cada extremo mediante un tornillo de fijación o una abrazadera partida. Cuando se utiliza en posición horizontal, monte el Mercotac de modo que el cuerpo del conector gire.

Montaje del cuerpo

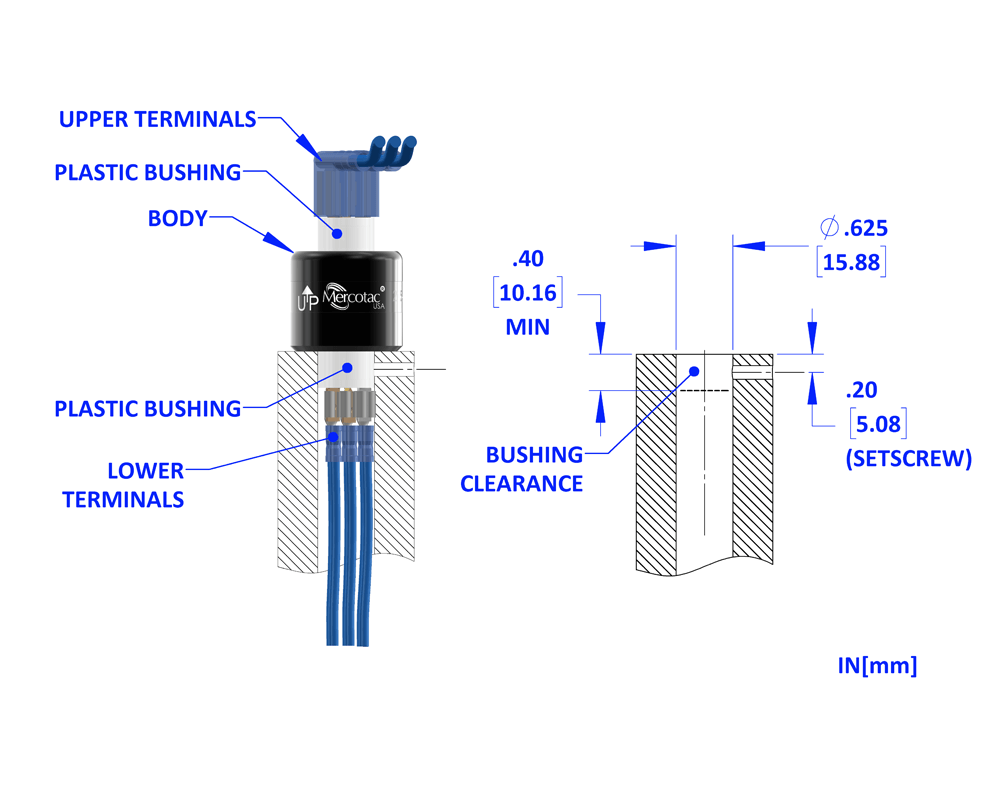

Montaje de buje

Montaje horizontal al cuerpo

Buen método de montaje.
(pero la orientación vertical es mejor)

Adaptador de montaje al cuerpo

Úselo cuando el diámetro del eje sea menor
que el cuerpo del Mercotac.

---

Montaje horizontal sobre buje

Se utiliza si el eje no se puede ajustar al
diámetro del cuerpo.

Montaje con aislamiento térmico sobre buje

Puede ser necesario si se requiere aislamiento térmico.
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

---

Montaje superior al cuerpo

El mejor método de montaje.

Montaje inferior al buje

---

Brazo de torsión flotante montado en el cuerpo

Montaje de carcasa protectora en el cuerpo

Recomendado para entornos sucios o de lavado.
También recomendado para aplicaciones de procesamiento de alimentos.

---

Montaje de aislamiento de vibraciones en el cuerpo

Soporte de aislamiento de vibraciones para el cuerpo

Con acoplamiento de accionamiento flotante.

---

Notas de instalación:

• La flecha hacia arriba no debe apuntar debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad de montaje a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos bruscos.

Conexiones

Conexiones de cables estándar del modelo 330

1. Conexiones de cables, montadas dentro del eje giratorio.
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)

Conexiones de cables del modelo 330 con kit de arranque opcional

Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional.

Vista en corte.

Conexiones de cables, montadas dentro del eje giratorio.
​Extremo estacionario que muestra el kit de arranque opcional.

Aplicaciones

Los conectores eléctricos rotatorios modelo 330 de Mercotac® son componentes versátiles que se utilizan más allá de las plumas de las grúas. Son ideales para equipos agrícolas, carretes de soldadura y motores que proporcionan energía continua, señales de control y transmisión de datos entre componentes fijos y giratorios.

• En equipos agrícolas, los  conectores eléctricos rotatorios modelo 330 garantizan un rendimiento confiable y un control preciso, y sirven de soporte a diversas maquinarias, como sistemas de riego, sembradoras, cosechadoras y pulverizadoras. Contribuyen a la eficiencia y productividad de las operaciones agrícolas.
• En el caso de los carretes de soldadura, estos  conectores eléctricos rotatorios  facilitan procesos de soldadura eficientes y sin problemas en industrias como la automotriz, la construcción y la fabricación. Transmiten energía, señales de control y datos entre el equipo de soldadura estacionario y el carrete de soldadura giratorio.

En general, los  conectores eléctricos rotatorios modelo 330 de Mercotac® ofrecen soluciones confiables para plumas de grúa, equipos agrícolas y carretes de soldadura. Su tecnología avanzada y construcción robusta mejoran la transmisión de potencia y señal, optimizando el rendimiento en estas aplicaciones.

---
