Conductores: Dos conductores
Amperes: 2 a 30
Volts: 500

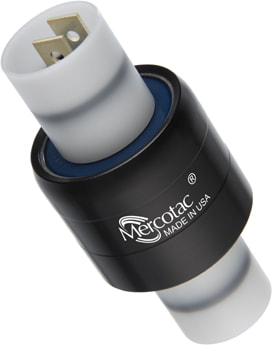

Los conectores eléctricos rotatorios  modelo 235 de Mercotac® son versátiles, confiables y están fabricados con materiales de alta calidad. Se utilizan a menudo en sistemas de radar, motores de servicio pesado y en cualquier lugar donde se necesite un voltaje más alto. Estos conectores eléctricos rotatorios están fabricados para soportar condiciones exigentes y proporcionar conexiones eléctricas que no requieren mantenimiento, lo que los hace muy valiosos para las industrias que requieren un rendimiento confiable.
Ventajas:

• Durable, compacto y de bajo costo.
• Se utiliza para conexiones de señal y/o alimentación.
• Fácil de instalar y reemplazar.
• Grado de protección IP 51 con kit de funda
• Ligero con construcción de metal robusta.
• De larga duración, energéticamente eficiente y sin mantenimiento.
• Hecho en EE.UU.

Especificaciones del producto modelo 235

​Dimensiones

• Detalles:
• Se incluyen accesorios
• Accesorio 55250 recta grande (cantidad 2)
• Accesorio 55251 de bandera grande (cantidad 2)
• Disponible con baleros de acero inoxidable (235-SS) (recomendado para ambientes húmedos o corrosivos).
• Kit de protección contra polvo y salpicaduras disponible.

Especificaciones

• El designador "SS" indica baleros de acero inoxidable (recomendado para entornos húmedos o corrosivos)

Accesorios

Las opciones de conector se indican a continuación.
No se incluyen con la compra de un Mercotac 235.
Pida el o los conectores deseados por separado.

Descripción: Piezas del kit de arranque
N.º de artículo: 57235

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP51

Descripción: Desconexión de bandera grande, aislada
N.º de artículo: 55251

• 16 AWG - 14 AWG
• Cantidad: 2 incluidas
• Amperios máximos recomendados: 15

Descripción: Kit de arranque ensamblado
N.º de artículo: 57235

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP51

Descripción: Desconexión recta pequeña, aislada
N.º de artículo: 55250

• 16 AWG - 14 AWG
• Cantidad: 2 incluidas
• Amperios máximos recomendados: 15

---

Descripción: Otras desconexiones Hay desconectores disponibles para otros calibres de cable y se pueden sustituir por desconectores estándar (22-18 AWG y 12-10 AWG). Consulte la tabla de capacidad de corriente.

Montaje

El modelo 235 se monta normalmente con el cuerpo negro o el casquillo de plástico blanco en cada extremo mediante un tornillo de fijación o una abrazadera partida. Cuando se utiliza en posición horizontal, monte el Mercotac de modo que el cuerpo del conector gire.

Montaje del cuerpo

Montaje de buje

Montaje horizontal al cuerpo

Buen método de montaje.
(pero la orientación vertical es mejor)

Adaptador de montaje al cuerpo

Úselo cuando el diámetro del eje sea menor
que el cuerpo del Mercotac.

---

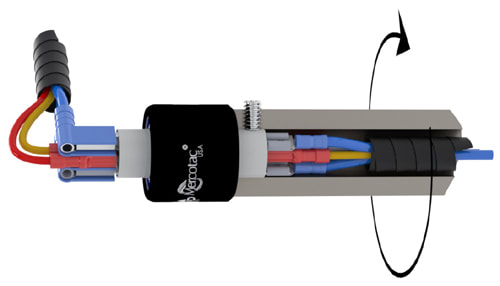

Montaje horizontal sobre buje

Se utiliza si el eje no se puede ajustar al
diámetro del cuerpo.

Montaje con aislamiento térmico sobre buje

Puede ser necesario si se requiere aislamiento térmico.
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

---

Montaje superior al cuerpo

El mejor método de montaje.

Montaje inferior al buje

---

Brazo de torsión flotante montado en el cuerpo

Montaje de carcasa protectora en el cuerpo

Recomendado para entornos sucios o de lavado.
También recomendado para aplicaciones de procesamiento de alimentos.

---

Montaje de aislamiento de vibraciones en el cuerpo

Soporte de aislamiento de vibraciones para el cuerpo

Con acoplamiento de accionamiento flotante.

---

Notas de instalación:

• La flecha hacia arriba no debe apuntar debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad de montaje a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos bruscos.

Conexiones

Conexiones de cables estándar del modelo 235

1. Conexiones de cables, montadas dentro del eje giratorio.
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)

Conexiones de cables del modelo 235 con kit de arranque opcional

Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional.

Vista en corte.

Conexiones de cables, montadas dentro del eje giratorio.
​Extremo estacionario que muestra el kit de arranque opcional.

Aplicaciones

Los conectores eléctricos rotatorios  Mercotac® modelo 235 son un tipo de conexión eléctrica que se puede utilizar para transmitir energía eléctrica y señales entre piezas giratorias y estacionarias. Están hechos de una aleación de metal duradera y están diseñados para soportar altas temperaturas y vibraciones. Los conectores eléctricos rotatorios  Mercotac® modelo 235 están diseñados específicamente para aplicaciones de 30 A, lo que los hace adecuados para una variedad de propósitos, incluidos:

• Sistemas de radar: transmiten energía eléctrica y señales entre la antena de radar giratoria y la unidad de control estacionaria.
• Motores de servicio pesado: Transmiten energía eléctrica al motor.
• Maquinaria de envasado de alimentos: Transmite energía eléctrica y señales entre los componentes giratorios de la maquinaria y la unidad de control estacionaria.
• Ascensores: Transmiten energía eléctrica al motor.
• Aviación con drones: Transmitir energía eléctrica y señales entre los componentes giratorios del dron y la unidad de control estacionaria.
• Equipos de unión de textiles: Transmiten energía eléctrica y señales entre los componentes rotativos del equipo y la unidad de control estacionaria.

Los conectores eléctricos rotatorios  Mercotac® modelo 235 son un producto versátil y confiable que se puede utilizar en una variedad de aplicaciones. Están fabricados con materiales de alta calidad y diseñados para soportar condiciones exigentes. Los conectores eléctricos rotatorios  Mercotac® modelo 235 son un activo valioso para cualquier industria que requiera conexiones eléctricas confiables.
