Conductores: Tres conductores
Amperes: 4
Volts: 250
|
Los conectores eléctricos rotatorios Mercotac® modelo 305 se utilizan con frecuencia en turbinas eólicas para transmitir energía, datos y señales de control entre las partes estacionarias y giratorias. Esto permite un funcionamiento y control eficientes de la turbina.
Ventajas:
|
|
Especificaciones del producto modelo 305
Dimensiones
|
|

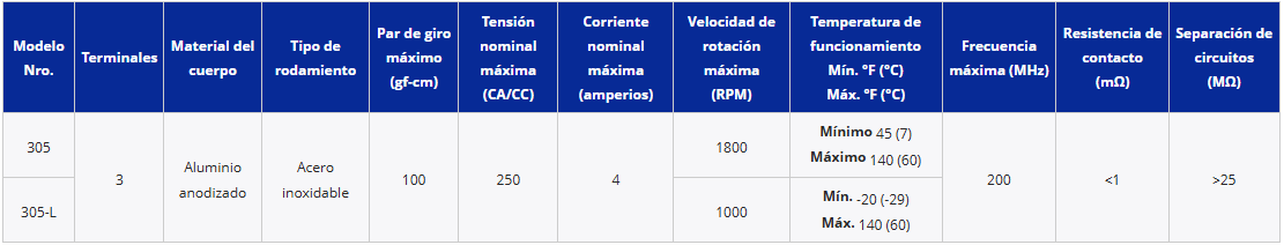

Especificaciones
- El designador "L" indica baja temperatura.
- Nota: El conector Mercotac™ de la serie 305 viene de serie con baleros de acero inoxidable.
Accesorios
Las opciones de conector se indican a continuación.
No se incluyen con la compra de un Mercotac 305.
Pida el o los conectores deseados por separado.
|
Descripción: Receptáculo de tres contactos
N.º de artículo: 593
|
Descripción: Tapa de tres contactos
N.º de artículo: 553
|
Para el montaje en el dispositivo giratorio se utiliza un receptáculo. Se requieren los accesorios para las conexiones de cables, ya que las unidades Mercotac no se pueden soldar directamente. Pedir por separado.
Montaje
El modelo 305 se monta normalmente mediante el receptáculo de metal moleteado, que se ajusta a presión en el elemento giratorio de la máquina. Cuando se utiliza en posición horizontal, monte el Mercotac de modo que el cuerpo del conector gire.
Montaje del receptáculo
Montaje inferior con eje conductor
Orientación de montaje recomendada
|
Montaje superior con eje conductor
Úselo para rotación superior.
|
Montaje horizontal con eje aislado eléctricamente
El cuerpo del Mercotac está caliente eléctricamente. Un eje aislado eléctricamente puede aislarlo, si es necesario.
|
Montaje horizontal con aislamiento térmico y eléctrico
Úselo si se necesita aislamiento eléctrico y térmico.
|
Soporte de carcasa protectora con eje aislado
|
Soporte aislante de vibraciones
|
Notas de instalación:
- La flecha hacia arriba no debe apuntar debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad de montaje a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos bruscos.
Conexiones
Conexiones de cables estándar del modelo 305
La tapa de plástico con terminales de soldadura se fija a los cables fijos.
La prensa del receptáculo de metal encaja en el miembro giratorio de la máquina. |
El modelo 305 se enchufa en el receptáculo después de que éste se encaja a presión en el miembro giratorio de la máquina.
La tapa se conecta al extremo estacionario del 305 para conectar cables estacionarios. |
Aplicaciones
|
Los conectores eléctricos rotatorios modelo 305 de Mercotac® se utilizan en turbinas eólicas, equipos de inspección de alcantarillado, sistemas de aviación y sistemas de calefacción eléctrica. Permiten una transmisión perfecta de energía, datos y señales de control entre componentes fijos y giratorios, maximizando el rendimiento y la productividad. En las turbinas eólicas, estos conectores eléctricos rotatorios garantizan un funcionamiento y un control eficientes. En los equipos de inspección de alcantarillado, facilitan la transmisión confiable de señales de video y energía para las luces. En los sistemas de aviación, los conectores eléctricos rotatorios de Mercotac® transmiten señales, energía y datos para funciones críticas, como las cámaras giratorias de drones. En los sistemas de calefacción eléctrica, permiten operaciones de calefacción eficientes y controladas.
|
