Conductores: Cuatro Conectores
Amperes: 2 a 4 amperes, 2 a 30 amperes
Volts: 250
|
El modelo 430 de Mercotac® es ideal para aplicaciones de mordazas de sellado en empaque que necesitan una conexión a señales de termopar o RTD sensibles y para alimentar las resistencias de calentamiento eléctrico. También es una excelente opción para conectores eléctricos rotatorios compactos, económicos y confiables que pueden manejar conexiones de señal y energía en robótica, equipos médicos o maquinaria de envasado.
Ventajas:
|
|
Especificaciones del producto modelo 430
Dimensiones
|
|
Especificaciones
- El designador "SS" indica baleros de acero inoxidable (recomendado para entornos húmedos o corrosivos)
Accesorios
|
Descripción: Kit de enchufes
N.º de artículo: 50430
|
|
Descripción: Conjunto de enchufe
N.º de artículo: 50431
|
|
|
Descripción: Piezas del kit de arranque
N.º de artículo: 57430
|
|
Descripción: Kit de arranque mostrado ensamblado
N.º de artículo: 57430
|
|
|
Descripción: Desconexión de bandera grande, aislada
N.º de artículo: 55251
|
|
Descripción: Desconexión recta grande, aislada
N.º de artículo: 55250
|
|
|
Descripción: Desconexión recta pequeña, aislada
N.º de artículo: 55110
|
|
Descripción: Herramienta para engarzar terminales de enchufe
N.º de artículo: 5030-T
|
|
Descripción: Otras desconexiones
- Hay desconectores disponibles para otros calibres de cable y se pueden sustituir por desconectores estándar (22-18 AWG y 12-10 AWG). Consulte la tabla de capacidad de corriente.
Montaje
El modelo 430 se monta normalmente con el cuerpo negro o el casquillo de plástico blanco en cada extremo mediante un tornillo de fijación o una abrazadera partida. Cuando se utiliza en posición horizontal, monte el Mercotac de modo que el cuerpo del conector gire.
Montaje del cuerpo
Montaje de buje
Montaje horizontal al cuerpo
Buen método de montaje.
(pero la orientación vertical es mejor) |

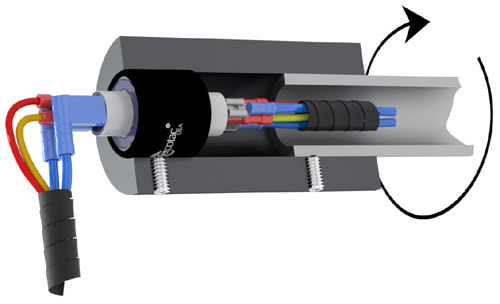

Adaptador de montaje al cuerpo
Úselo cuando el diámetro del eje sea menor
que el cuerpo del Mercotac. |

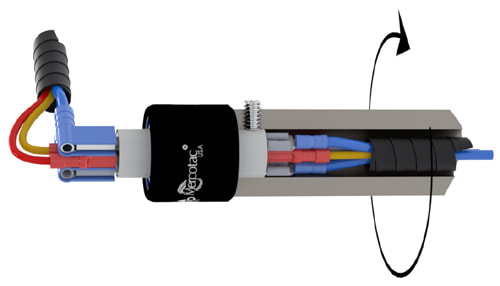

Montaje horizontal sobre buje
Se utiliza si el eje no se puede ajustar al
diámetro del cuerpo. |
Montaje con aislamiento térmico sobre buje
Puede ser necesario si se requiere aislamiento térmico.
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo. |
Montaje superior al cuerpo
El mejor método de montaje.
|
Montaje inferior al buje
|
Brazo de torsión flotante montado en el cuerpo
|
Montaje de carcasa protectora en el cuerpo
Recomendado para entornos sucios o de lavado.
También recomendado para aplicaciones de procesamiento de alimentos. |
Montaje de aislamiento de vibraciones en el cuerpo
|
Soporte de aislamiento de vibraciones para el cuerpo
Con acoplamiento de accionamiento flotante.
|
Notas de instalación:
- La flecha hacia arriba no debe apuntar debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad de montaje a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos bruscos.
Conexiones
Conexiones de cables estándar del modelo 430
1. Conexiones de cables, montadas dentro del eje giratorio.
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)
Conexiones de cables del modelo 430 con kit de arranque opcional
Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional. |
Vista en corte.
|
Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional. |
Los conectores eléctricos rotatorios modelo 430 de Mercotac® están diseñados específicamente para aplicaciones de mayor potencia, como sistemas de resistencias de calentamiento eléctrica, lo que garantiza una transmisión de potencia eficiente y confiable a las piezas de calefacción giratorias. Con su construcción robusta y su diseño avanzado sin escobillas, estos conectores eléctricos rotatorios brindan una solución confiable para un control preciso de la temperatura y un rendimiento de calefacción optimizado. Son relevantes en diversas industrias, incluidas la fabricación, la automoción y la calefacción residencial. Además, los conectores eléctricos rotatorios s modelo 430 son adecuados para procesos de laminación, la industria aeroespacial y la fabricación de sensores de presión.
Conexiones de cables del modelo 430 con enchufe de conexión rápida opcional
|
Extremo estacionario. Cuerpo del tapón dentro de una funda de goma.
Extremo giratorio. El cuerpo del tapón encaja dentro del eje giratorio. |
Beneficios:
- Instalación rápida y sencilla del modelo 430
- Facilita la orientación de los terminales y el cableado correcto.
- Tirar de los cables no aflojará la conexión del enchufe
- Se libera de forma segura tirando del cuerpo del enchufe.
- Elimina el riesgo de descarga eléctrica.
- Compatible con los modelos 430 y 430-SS
- Clasificado a 250 V CA/CC hasta 20 amperios
- Incluye enchufes para ambos extremos de un modelo 430
- Incluye codera protectora de vinilo para extremo estacionario.
- Disponible ensamblado con cables (conjunto de enchufe n.° 50431) o como kit sin cables (kit de enchufe n.° 50430)
- Herramienta de crimpado para conectar el kit 50430 a sus cables (14 Awg y 18 Awg) Solicite la pieza n.° 5030-T
Aplicaciones
|
El conector eléctrico rotatorio Mercotac® modelo 430, compacto y de bajo costo, es una solución versátil que se puede utilizar en diversas industrias, incluidas las de embalaje, equipos médicos y robótica. En la industria del embalaje, puede garantizar un sellado uniforme y de alta calidad de bolsas de plástico y contenedores de alimentos, ya que permite conexiones tanto para las señales sensibles del termopar como para la alimentación de los elementos calefactores. Además, los contactos múltiples del conector eléctrico rotatorio son ideales para aplicaciones de robótica en las que tanto los sensores como los actuadores necesitan conexiones. Su rendimiento confiable, facilidad de instalación y rentabilidad hacen del modelo 430 una excelente opción para aplicaciones de conector eléctrico rotatorio que requieren conexiones tanto de alimentación como de señal.
|
