Conductores: Un conductor
Amperes: 250
RPM: 1200
|
Los conectores eléctricos rotatorios Mercotac® modelo 1250 son ideales para aplicaciones de alta corriente, como electrodos de galvanoplastia y carretes de cables de soldadura. Ofrecemos múltiples configuraciones del modelo 1250, como se detalla en la tabla de especificaciones del producto y la hoja de datos .
Ventajas:
|
|
Especificaciones del producto modelo 1250

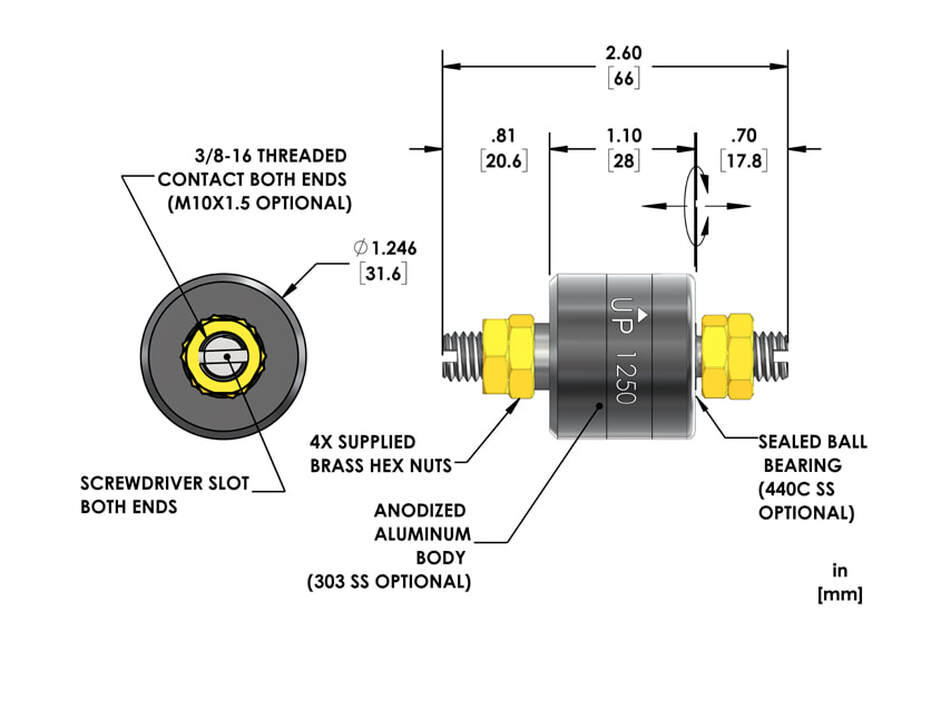

Dimensiones
|
|
Especificaciones
- El cuerpo de la unidad Mercotac™ de la serie 1250 está eléctricamente "caliente" con respecto al conductor interno.
- Se recomiendan baleros de acero inoxidable y/o un material de cuerpo de acero inoxidable para entornos húmedos o corrosivos.
- El designador "L" indica un par bajo (solo se puede operar verticalmente)
Configuraciones de tuercas de montaje
|
|
|
Accesorios
Las opciones de conector se indican a continuación.
No se incluyen con la compra de un Mercotac® serie 1250.
Pida el o los conectores deseados por separado.
Descripción: Piezas del kit de arranque
N.º de artículo: 57125
|
Descripción: Kit de arranque ensamblado
N.º de artículo: 57125
|
Nota: Para conectar los cables, utilice un terminal de anillo con un orificio lo suficientemente grande para un perno de 5 mm. Actualmente no se ofrece. Se compra externamente por separado.
Montaje
El modelo 1250 de Mercotac® se monta normalmente mediante el perno roscado en cada extremo o mediante el cuerpo negro utilizando un tornillo de fijación. Al montarlo horizontalmente, monte el Mercotac® de manera que el cuerpo del conector gire.
Montaje del cuerpo
Orientación de montaje preferida.
Montaje superior con eje conductor
|
Montaje inferior con eje conductor
|
Montaje horizontal con eje conductor
Nota: Los modelos de bajo torque solo pueden operarse verticalmente.
|
Montaje de la parte superior de la carrocería al buje
Nota: La carcasa de la serie 1250 de Mercotac está eléctricamente "caliente" respecto al conductor interno..
|
Notas de instalación:
- La flecha hacia arriba no debe apuntar debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad de montaje a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos bruscos.
Conexiones
Sin kit de arranque
|
Con kit de arranque.
|
Aplicaciones
|
El modelo 1250 de Mercotac® es un conector eléctrico rotatorio diseñado para aplicaciones de alta corriente que requieren rotación, como electrodos de galvanoplastia y carretes de cables de soldadura. Su diseño exclusivo utiliza materiales de alta calidad y baja resistencia para garantizar una conexión eléctrica estable y confiable que pueda soportar altas corrientes sin sobrecalentarse ni dañarse. El modelo 1250 de Mercotac® es ideal para estas aplicaciones de alta corriente, ya que proporciona un suministro continuo de energía, lo que da como resultado un enchapado de alta calidad y soldaduras resistentes. Los conectores son fáciles de instalar y mantener, lo que los convierte en una solución rentable. |
