Conductores: Seis conductores
Amperes: 2 a 4 amperes, 4 a 30 amperes
Volts: 250
|
Los conectores eléctricos rotatorios modelo 630 de Mercotac® garantizan una transmisión fiable de energía eléctrica, señales de control y datos entre componentes fijos y giratorios. Diseñados específicamente para diversas aplicaciones, como brazos robóticos, equipos de semiconductores, mesas giratorias, turbinas eólicas y robótica, estos conectores eléctricos rotatorios garantizan un funcionamiento seguro y fiable incluso en entornos difíciles. Altamente versátiles y fiables, son esenciales para las industrias que requieren conexiones eléctricas giratorias robustas.
Ventajas:
|
|
Especificaciones del producto modelo 630
Dimensiones
|
|

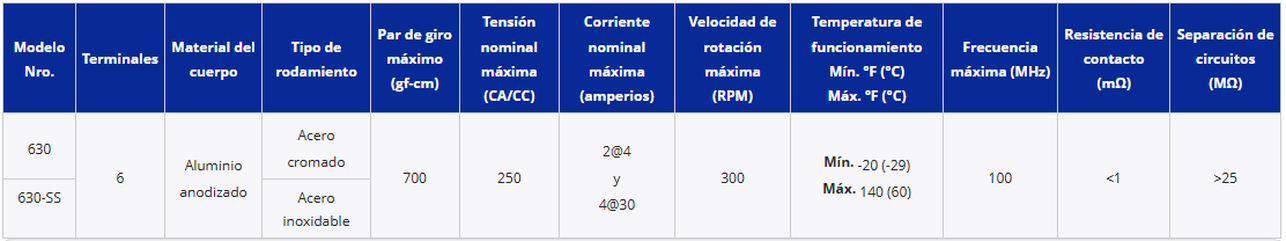

Especificaciones
- El designador "SS" indica baleros de acero inoxidable (recomendado para entornos húmedos o corrosivos)
Accesorios
|
Descripción: Piezas del kit de arranque
N.º de artículo: 57630
|
|
Descripción: Kit de arranque mostrado ensamblado
N.º de artículo: 57630
|
|
|
Descripción: Desconexión de bandera grande, aislada
N.º de artículo: 55251
|
|
Descripción: Desconexión recta grande, sin aislamiento
N.º de artículo: 55252
|
|
|
Descripción: Desconexión recta pequeña, aislada
N.º de artículo: 55110
|
|
Descripción: Tubo termorretráctil
N.º de artículo: 55253
|
|
Descripción: Otras desconexiones
- Hay desconectores disponibles para otros calibres de cable y se pueden sustituir por desconectores estándar (22-18 AWG y 12-10 AWG). Consulte la tabla de capacidad de corriente.
Montaje
El modelo 630 se monta normalmente con el cuerpo negro o el casquillo de plástico blanco en cada extremo mediante un tornillo de fijación o una abrazadera partida. Cuando se utiliza en posición horizontal, monte el Mercotac de modo que el cuerpo del conector gire.
Montaje del cuerpo
Montaje de buje
Montaje horizontal al cuerpo
Buen método de montaje.
(pero la orientación vertical es mejor) |
Adaptador de montaje al cuerpo
Úselo cuando el diámetro del eje sea menor
que el cuerpo del Mercotac. |
Montaje horizontal sobre buje
Se utiliza si el eje no se puede ajustar al
diámetro del cuerpo. |
Montaje con aislamiento térmico sobre buje
Puede ser necesario si se requiere aislamiento térmico.
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo. |
Montaje superior al cuerpo
El mejor método de montaje.
|
Montaje inferior al buje
|
Brazo de torsión flotante montado en el cuerpo
|
Montaje de carcasa protectora en el cuerpo
Recomendado para entornos sucios o de lavado.
También recomendado para aplicaciones de procesamiento de alimentos. |
Montaje de aislamiento de vibraciones en el cuerpo
|
Soporte de aislamiento de vibraciones para el cuerpo
Con acoplamiento de accionamiento flotante.
|
Notas de instalación:
- La flecha hacia arriba no debe apuntar debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad de montaje a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos bruscos.
Conexiones
Conexiones de cables estándar del modelo 430
1. Conexiones de cables, montadas dentro del eje giratorio.
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)
Conexiones de cables del modelo 630 con kit de arranque opcional
Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional. |
Vista en corte.
|
Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional. |
Aplicaciones
|
El conector eléctrico rotatorio Mercotac® modelo 630, compacto y de bajo costo, es una solución versátil que se puede utilizar en diversas industrias, incluidas las de embalaje, equipos médicos y robótica. En la industria del embalaje, puede garantizar un sellado uniforme y de alta calidad de bolsas de plástico y contenedores de alimentos, ya que permite conexiones tanto para las señales sensibles del termopar como para la alimentación de los elementos calefactores. Además, los contactos múltiples del conector eléctrico rotatorio son ideales para aplicaciones de robótica en las que tanto los sensores como los actuadores necesitan conexiones. Su rendimiento confiable, facilidad de instalación y rentabilidad hacen del modelo 630 una excelente opción para aplicaciones del conector eléctrico rotatorio que requieren conexiones tanto de alimentación como de señal.
|
