Conductores: Un conductor
Amperes: 4 ó 10
RPM: 7500 o 3600
|
Los conectores electrónicos rotatorios Mercotac® modelos 110-T y 105 se utilizan para proporcionar soluciones de conexión a tierra de ejes confiables, lo que los hace muy adecuados para aplicaciones de conexión a tierra de ejes de motores de HVAC y VFD.
Estos modelos garantizan una conexión a tierra eléctrica eficiente, minimizando el riesgo de daños costosos en los cojinetes y mejorando el rendimiento general del sistema. El modelo 110-T también se utiliza en aplicaciones de enchapado y soldadura de baja corriente. Por lo general, el modelo 105 se utiliza en aplicaciones de rpm más altas. Estos conectores electrónicos rotatorios Mercotac® se destacan en industrias como galvanoplastia, maquinaria de automatización, procesamiento de minerales y soldadura. Ventajas:
|
|
|
Especificaciones del producto modelo 105 y modelo 110T

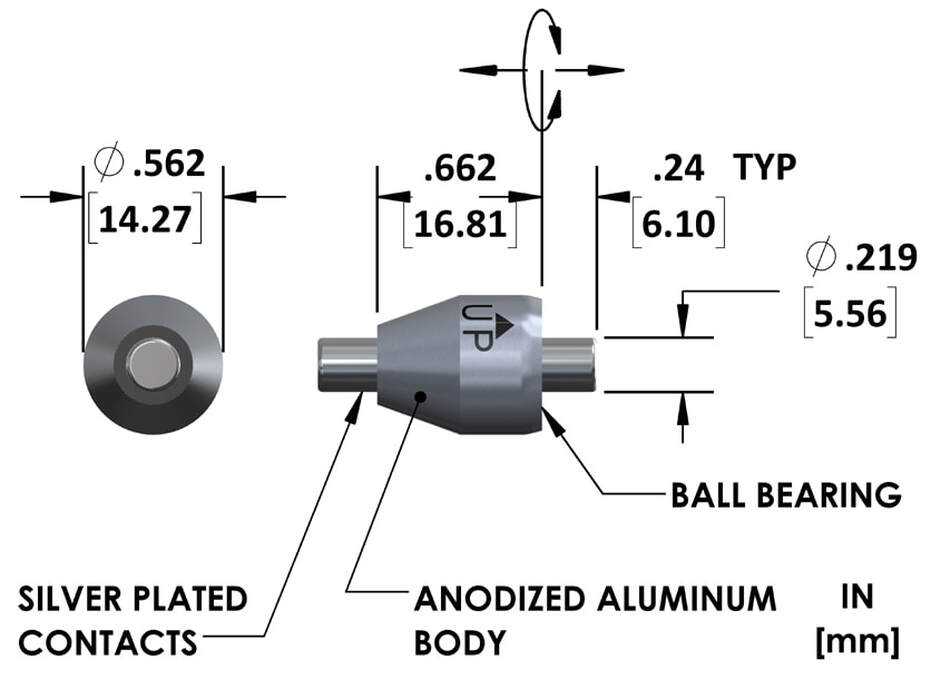

Dimensiones
Especificaciones |
Detalles:
|
- El designador "T" indica el modelo estándar (montaje en receptáculo)
- El designador "TS" indica baleros de acero inoxidable (recomendado para entornos húmedos o corrosivos)
- El designador "TL" indica un par bajo
- El designador "SS" indica baleros de acero inoxidable (recomendado para entornos húmedos o corrosivos)
- Nota: El cuerpo de la serie 110-T / 105 Mercotac está eléctricamente "caliente" en el conductor interno.
Accesorios
Las opciones de conector se indican a continuación.
No se incluyen con la compra de un Mercotac® 105/110T.
Pida el o los conectores deseados por separado.
Descripción: Receptáculo de un contacto
Descripción: Receptáculo de un contacto N.º de artículo: 5920
|
Descripción: Receptáculo de un contacto
N.º de artículo: 5921-S
Descripción: Tapa de contacto única
N.º de artículo: 5952
|
Descripción: Se utiliza un receptáculo para montar el dispositivo giratorio. Los accesorios son necesarios para las conexiones de cables, ya que las unidades Mercotac no se pueden soldar directamente. Pedir por separado.
Montaje
Los modelos 105 y 110T se montan normalmente por el cuerpo negro o por el contacto en cada extremo. El montaje del cuerpo normalmente utiliza un tornillo de fijación o una abrazadera partida. El montaje del contacto se mantiene en el receptáculo instalado mediante un ajuste de resorte. Es mejor montar el Mercotac de modo que el cuerpo del conector gire
Montaje receptáculo

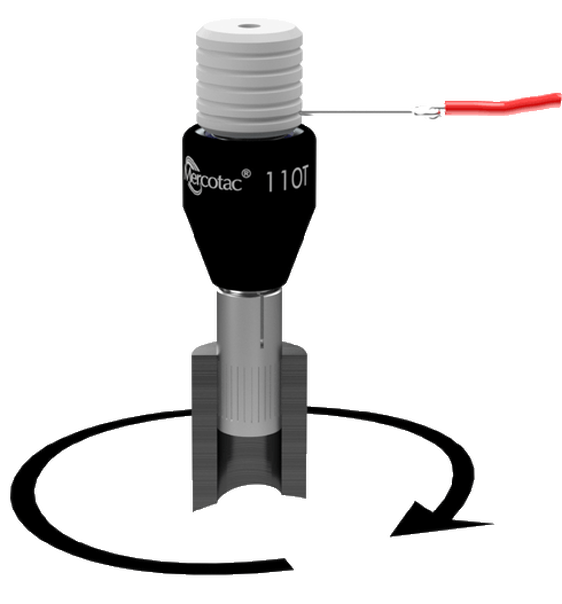

Montaje superior con eje conductor
Orientación de montaje recomendado.
|

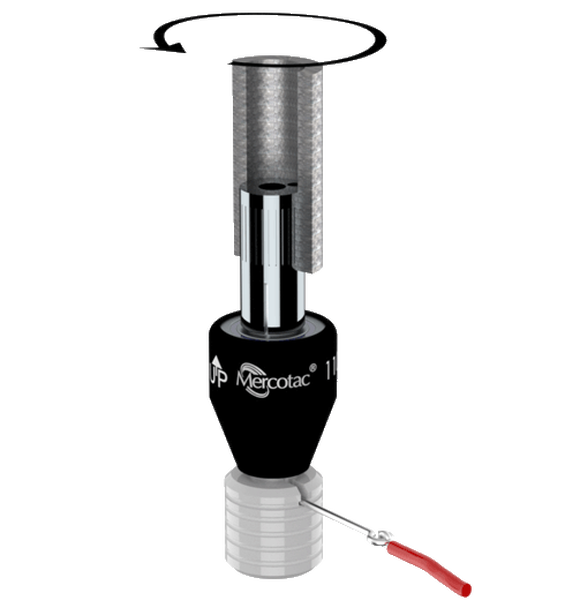

Montaje inferior con eje conductor
El cuerpo del Mercotac está caliente eléctricamente. Un eje aislado eléctricamente puede aislarlo, si es necesario.
|

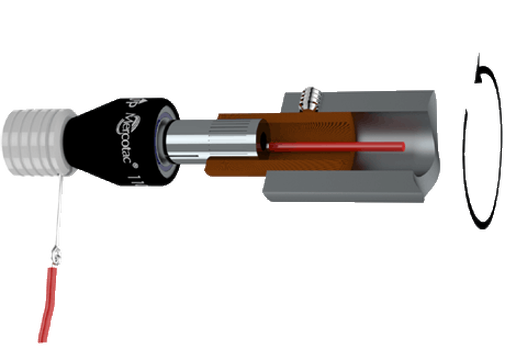

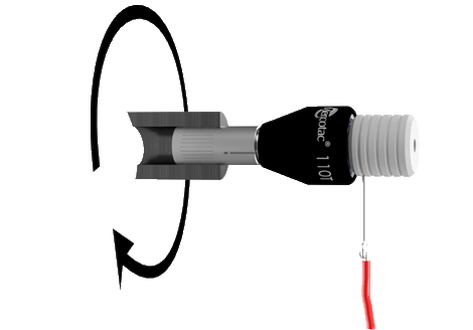

Montaje horizontal con eje conductor
|
Montaje horizontal con aislamiento térmico y eléctrico
Úselo si se necesita aislamiento eléctrico y térmico.
|
Soporte aislante de vibraciones
|
Soporte de carcasa protectora con eje conductor
|
Notas de instalación:
- La flecha hacia arriba no debe apuntar debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad de montaje a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos bruscos.
Conexiones
Conexiones de cables estándar del modelo 105 y del modelo 110T
El receptáculo de metal encaja a presión en el miembro giratorio de la máquina.
Tapa de plástico con terminal de soldadura para fijar el cable fijo |
La unidad Mercotac® se conecta al receptáculo después de que éste encaje a presión en el miembro giratorio de la máquina.
La tapa se conecta al extremo estacionario del Mercotac® para conectar cables estacionarios. |
Aplicaciones
|
Los conectores electrónicos rotatorios modelos 110-T y 105 de Mercotac® se destacan en una amplia gama de aplicaciones, que incluyen galvanoplastia, automatización, controles electrónicos, industria de maquinaria, industria del embalaje y rodillos calentados.
En la industria del enchapado, estos modelos se utilizan tanto para los electrodos giratorios en líneas de enchapado de bandas como para el electroconformado, en el que se forma una pieza sobre los electrodos giratorios mediante electrodeposición de metal. La industria de la soldadura los utiliza como conexión eléctrica para la soldadura por puntos en los lugares en los que la pieza se mueve, por ejemplo, en plataformas giratorias. En los motores que utilizan VFD (variadores de frecuencia), estos modelos se utilizan para conectar a tierra la tensión inducida en el eje del motor, protegiendo así los cojinetes de bolas de los daños causados por la electroerosión. Los conectores electrónicos rotatorios Mercotac® encuentran su lugar en tecnologías de vanguardia como la producción de nanotubos de carbono y la impresión 3D de metales, donde la precisión y la confiabilidad son primordiales. La industria de procesamiento de minerales también confía en estos anillos colectores para un funcionamiento eficiente y constante en entornos exigentes. Con su trayectoria comprobada y capacidades versátiles, conectores electrónicos rotatorios Mercotac® modelos 110-T y 105 son soluciones confiables en múltiples industrias. |
