​Conductores: Un conductor
Amperes: 4 ó 10
RPM: 7500 o 3600

El conector electrónico rotatorio  Mercotac® modelo 110 está diseñado para aplicaciones de hasta 10 A donde se necesita un solo canal.

El modelo 104 de Mercotac®, si bien tiene una clasificación de corriente más baja, está diseñado para aplicaciones de RPM más altas.

Estos modelos están diseñados para montarse en la parte inferior de un eje giratorio vertical o donde sea necesario un montaje o conexión de perno roscado. Se utilizan comúnmente en aplicaciones de enchapado, conexión a tierra y carga estática; también son adecuados para microelectrónica, detección de humedad, pruebas de fatiga de metal de cables y más.
​
Ventajas:

• Durable, compacto y de bajo costo.
• Se utiliza para conexiones de señal y/o alimentación.
• Fácil de instalar y reemplazar.
• Ligero con construcción de metal robusta.
• De larga duración, energéticamente eficiente y sin mantenimiento.
• Hecho en EE.UU.

Especificaciones del producto modelo 104 y modelo 110

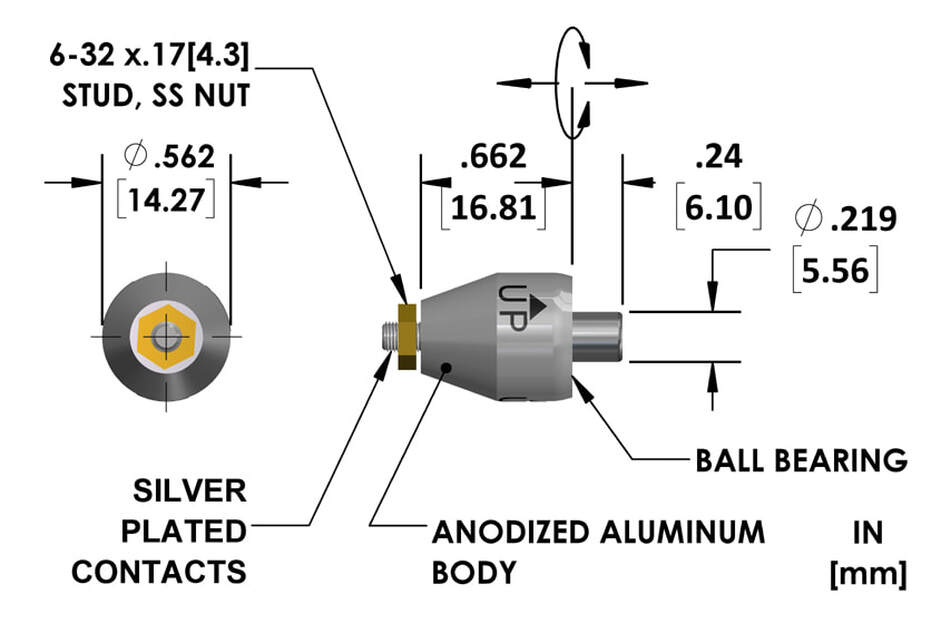

​Dimensiones

Especificaciones

Detalles:

Los accesorios no están incluidos.
Disponible con baleros de acero inoxidable (104-SS y 110-SS) (recomendado para entornos húmedos o corrosivos).

• El designador "SS" indica baleros de acero inoxidable (recomendado para entornos húmedos o corrosivos)
• El designador "L" indica un par bajo (solo se puede operar verticalmente)
• Nota: El cuerpo de las series 104 y 110 de Mercotac está eléctricamente "caliente" en relación con el conductor interno.

Accesorios

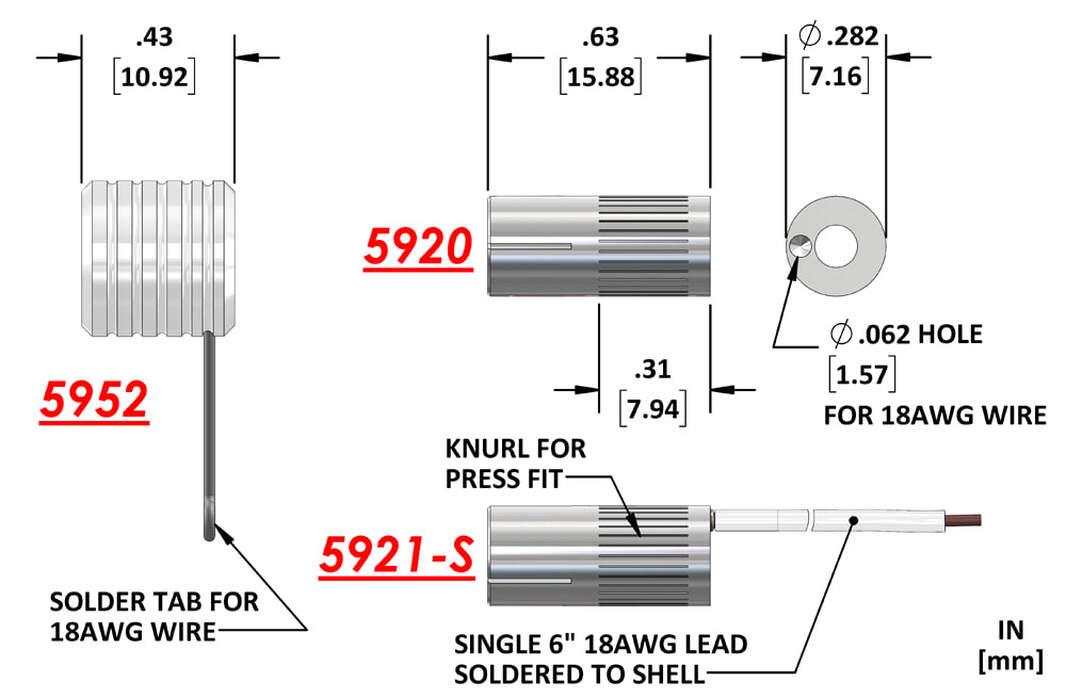

Las opciones de conector se indican a continuación.
No se incluyen con la compra de un Mercotac 104/110T.
​Pida el o los conectores deseados por separado.

​Descripción: Receptáculo de un contacto
N.º de artículo: 5920

• Un orificio de soldadura para cable de 18 AWG
• Adecuado hasta 10 amperes.

---

Descripción: Terminal de anillo
N.º de artículo: 55337

• Para cables de calibre 12 a 10 AWG
• Adecuado hasta 10 amperes.

---

​Descripción: Receptáculo de un contacto
N.º de artículo: 5921-S

• Con un cable de 6” preinstalado (18 AWG)
• Adecuado hasta 4 amperes.

---

Descripción: Tapa de contacto única
N.º de artículo: 5952

• Con una terminal de soldadura para cable de 18 AWG
• Adecuado hasta 4 amperes.

---

Descripción:
Se utiliza un receptáculo para montar el dispositivo giratorio.
Los accesorios son necesarios para las conexiones de cables, ya que las unidades Mercotac® no se pueden soldar directamente.
​Pedir por separado.

Montaje

Los modelos 104 y 110 se montan normalmente por el cuerpo negro o por el contacto superior.
​Cuando se utilicen en posición horizontal, monte el Mercotac® de forma que el cuerpo del conector gire.

Montaje receptáculo

Montaje inferior con eje conductor

Orientación de montaje recomendada.

Montaje vertical con eje aislado eléctricamente

El cuerpo del Mercotac está caliente eléctricamente.
​Un eje aislado eléctricamente puede aislarlo, si es necesario.

---

Montaje horizontal con eje aislado eléctricamente

El cuerpo del Mercotac está caliente eléctricamente.
​Un eje aislado eléctricamente puede aislarlo, si es necesario.

Montaje horizontal con aislamiento térmico y eléctrico

Úselo si se necesita aislamiento eléctrico y térmico.

---

Soporte aislante de vibraciones

Soporte de carcasa protectora con eje conductor

---

Notas de instalación:

• La flecha hacia arriba no debe apuntar debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad de montaje a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos bruscos.

Conexiones

Conexiones de cables estándar de los modelos 104 y 110

Terminal de anillo para fijación de cable estacionario.
El receptáculo de metal encaja a presión en el miembro giratorio de la máquina.

Terminal de anillo para fijación de cable estacionario.
La unidad Mercotac se conecta al receptáculo después de que éste encaje a presión en el miembro giratorio de la máquina.
​

Aplicaciones

Los conectores electrónicos rotatorios de los modelos 104 y 110 de Mercotac® son una conexión eléctrica duradera que se utiliza para transmitir energía y señales entre piezas giratorias y estacionarias. El modelo 110 está diseñado para aplicaciones de hasta 10A y ofrece versatilidad en diversas industrias, mientras que el modelo 104 con una corriente nominal de 4 amperios se utiliza en aplicaciones de mayor rpm. Algunas de las aplicaciones incluyen

• Galvanoplastia: Se utiliza para la conexión a electrodos rotatorios.
• Puesta a tierra: Se utiliza para poner a tierra ejes giratorios.
• Carga estática: se utiliza para aplicar una carga estática a dispositivos giratorios.

Además de estas aplicaciones, estos conectores eléctricos rotatorios Mercotac® son adecuados para la microelectrónica, el control de procesos de enchapado químico, las pruebas de fatiga de cables metálicos, la detección de humedad en fardos de heno y más. También se utilizan en turbinas eólicas, sistemas robóticos, equipos de escaneo médico, antenas, motores, generadores, bombas, cintas transportadoras, ascensores, escaleras mecánicas y muchas otras aplicaciones. Estas unidades proporcionan conexiones confiables en condiciones exigentes, lo que las convierte en un activo valioso en varias industrias.

---
