Conductores: Dos conductores
Amperes: 30
Volts: 250
|
Los conectores eléctricos rotatorios Mercotac® Modelo 230 se utilizan en las mangas de viento iluminadas de los aeródromos para permitir la rotación e indicar la dirección del viento mientras se mantiene la conectividad eléctrica con el sistema de iluminación para aumentar la visibilidad en condiciones de poca luz. También se utilizan en cualquier aplicación que requiera hasta dos canales de 30 A, como en las máquinas laminadoras.
Ventajas:
|
|
Especificaciones del producto modelo 230
Dimensiones
|
Detalles:
|

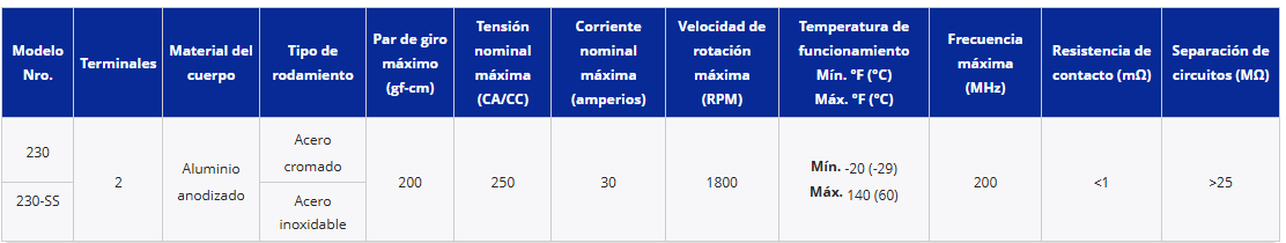

Especificaciones
- El designador "SS" indica cojinete de bolas de acero inoxidable (recomendado para entornos húmedos o corrosivos)
Accesorios
Las opciones de conector se indican a continuación.
No se incluyen con la compra de un Mercotac 230.
Pida el o los conectores deseados por separado.
|
Descripción: Piezas del kit de arranque
N.º de artículo: 57230
Descripción: Desconexión de bandera grande, aislada
N.º de artículo: 55251
|
Descripción: Kit de arranque ensamblado
N.º de artículo: 57230
Descripción: Desconexión recta pequeña, aislada
N.º de artículo: 55250
|
Descripción: Otras desconexiones Hay desconectores disponibles para otros calibres de cable y se pueden sustituir por desconectores estándar (22-18 AWG y 12-10 AWG). Consulte la tabla de capacidad de corriente.
Montaje
El modelo 230 se monta normalmente con el cuerpo negro o el casquillo de plástico blanco en cada extremo mediante un tornillo de fijación o una abrazadera partida. Cuando se utiliza en posición horizontal, monte el Mercotac de modo que el cuerpo del conector gire.
Montaje receptáculo
Montaje horizontal al cuerpo
Buen método de montaje.
(pero la orientación vertical es mejor) |
Adaptador de montaje al cuerpo
Úselo cuando el diámetro del eje sea menor
que el cuerpo del Mercotac. |
Montaje horizontal sobre buje
Se utiliza si el eje no se puede ajustar al
diámetro del cuerpo. |
Montaje con aislamiento térmico sobre buje
Puede ser necesario si se requiere aislamiento térmico.
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo. |

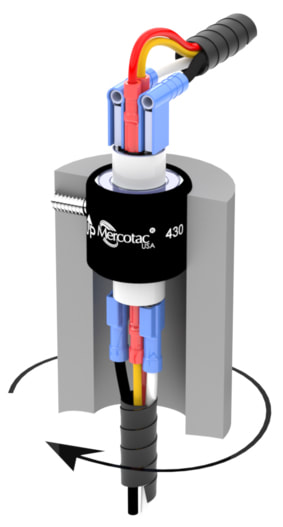

Montaje superior al cuerpo
El mejor método de montaje.
|
Montaje inferior al buje
|
Brazo de torsión flotante montado en el cuerpo
|
Montaje de carcasa protectora en el cuerpo
Recomendado para entornos sucios o de lavado.
También recomendado para aplicaciones de procesamiento de alimentos. |
Montaje de aislamiento de vibraciones en el cuerpo
|
Soporte de aislamiento de vibraciones para el cuerpo
Con acoplamiento de accionamiento flotante.
|
Notas de instalación:
- La flecha hacia arriba no debe apuntar debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad de montaje a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos bruscos.
Conexiones
Conexiones de cables estándar del modelo 230
1. Conexiones de cables, montadas dentro del eje giratorio.
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)
Conexiones de cables del modelo 230 con kit de arranque opcional
Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional. |
Vista en corte.
|
Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional. |
Aplicaciones
|
Los conectores eléctricos rotatorios modelo 205 de Mercotac® cumplen con los requisitos de diversas aplicaciones, como termopares, galgas extensométricas, dispositivos de prueba de corrientes parásitas y sensores de palas de turbinas eólicas. Con su tamaño compacto, conexión de señal confiable, bajo par y costo asequible, son una excelente opción para estas aplicaciones. Ofrece un rendimiento y una funcionalidad mejorados. Cabe destacar que el modelo 205 mejora a su predecesor, el modelo 590, diseñado originalmente para el altavoz del órgano Leslie para realizar la conexión entre el órgano eléctrico y el altavoz giratorio. Después de una multitud de intentos, fue el único anillo colector capaz de realizar esta conexión de alta fidelidad.
En la aplicación de inspección de alcantarillado, como se muestra en la imagen de la izquierda, el modelo 205 se puede utilizar en el carrete de cable para alimentar las luces o para transferir las señales de vídeo al cable mientras se desenrolla del carrete. Además de otras aplicaciones de inspección por vídeo, también se utilizan para máquinas de bolsitas de té y para la detección no destructiva de grietas por corrientes de Foucault en el fuselaje de aeronaves. Estos conectores eléctricos rotatorios también son relevantes en instrumentación, equipos de prueba y medición y robótica. Proporcionan una transmisión de señal estable en sistemas de instrumentación, garantizan una transmisión de señal precisa en equipos de prueba y medición y permiten movimientos robóticos suaves. Los conectores eléctricos rotatorio modelo 205 de Mercotac® son una solución confiable y rentable para una variedad de aplicaciones, manteniendo conexiones eléctricas eficientes y confiables en diversas industrias. |
