Conductores: Tres conductores
Amperes: 2 a 4 amperes, 1 a 30 amperes
Volts: 250

Los conectores eléctricos rotatorios modelo 331 de Mercotac® son una excelente opción para el envasado de alimentos, como indexadores rotativos o sistemas de llenado, ya que permiten la transferencia continua de energía, señales de control o señales de datos entre el sistema de control estacionario y los componentes rotativos de la máquina.
Ventajas:

• Durable, compacto y de bajo costo.
• Se utiliza para conexiones de señal y/o alimentación.
• Fácil de instalar y reemplazar.
• Grado de protección IP 51 con kit de funda
• Ligero con construcción de metal robusta.
• De larga duración, energéticamente eficiente y sin mantenimiento.
• Hecho en EE.UU.

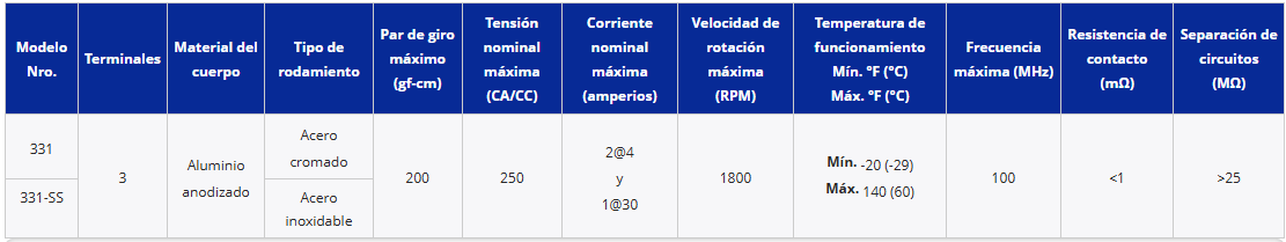

Especificaciones del producto modelo 331

​Dimensiones

• Detalles:
• Se incluyen desconexiones
• 55110 Desconexión recta pequeña (cantidad 4)
• 55250 Desconexión recta grande (cantidad 1)
• 55251 Desconexión de bandera grande (cantidad 1)
• Disponible con rodamiento de bolas de acero inoxidable (331-SS) (recomendado para ambientes húmedos o corrosivos).
• Kit de protección contra polvo y salpicaduras disponible.

Especificaciones

• El designador "SS" indica cojinete de bolas de acero inoxidable (recomendado para entornos húmedos o corrosivos)

Accesorios

Descripción: Piezas del kit de arranque
N.º de artículo: 57230

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP51

Descripción: Kit de arranque mostrado ensamblado
N.º de artículo: 57230

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP51

Descripción: Desconexión de bandera grande, aislada
N.º de artículo: 55251

• 16 AWG - 14 AWG
• Cantidad: 1 incluida
• Amperios máximos recomendados: 15

Descripción: Desconexión recta grande, aislada
N.º de artículo: 55250

• 16 AWG - 14 AWG
• Cantidad 1 incluida
• Amperios máximos recomendados: 15

Descripción: Desconexión recta pequeña, aislada
N.º de artículo: 55110

• 22 AWG - 18 AWG
• Cantidad 4 incluida
• Amperios máximos recomendados: 4

Descripción: Otras desconexiones

• Hay desconectores disponibles para otros calibres de cable y se pueden sustituir por desconectores estándar (22-18 AWG y 12-10 AWG). Consulte la tabla de capacidad de corriente.

---

Montaje

El modelo 331 se monta normalmente con el cuerpo negro o el casquillo de plástico blanco en cada extremo mediante un tornillo de fijación o una abrazadera partida. Cuando se utiliza en posición horizontal, monte el Mercotac de modo que el cuerpo del conector gire.

Montaje del cuerpo

Montaje de buje

Montaje horizontal al cuerpo

Buen método de montaje.
(pero la orientación vertical es mejor)

Adaptador de montaje al cuerpo

Úselo cuando el diámetro del eje sea menor
que el cuerpo del Mercotac.

---

Montaje horizontal sobre buje

Se utiliza si el eje no se puede ajustar al
diámetro del cuerpo.

Montaje con aislamiento térmico sobre buje

Puede ser necesario si se requiere aislamiento térmico.
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

---

Montaje superior al cuerpo

El mejor método de montaje.

Montaje inferior al buje

---

Brazo de torsión flotante montado en el cuerpo

Montaje de carcasa protectora en el cuerpo

Recomendado para entornos sucios o de lavado.
También recomendado para aplicaciones de procesamiento de alimentos.

---

Montaje de aislamiento de vibraciones en el cuerpo

Soporte de aislamiento de vibraciones para el cuerpo

Con acoplamiento de accionamiento flotante.

---

Notas de instalación:

• La flecha hacia arriba no debe apuntar debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad de montaje a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos bruscos.

Conexiones

Conexiones de cables estándar del modelo 331

1. Conexiones de cables, montadas dentro del eje giratorio.
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)

Conexiones de cables del modelo 331 con kit de arranque opcional

Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional.

Vista en corte.

Conexiones de cables, montadas dentro del eje giratorio.
​Extremo estacionario que muestra el kit de arranque opcional.

Aplicaciones

Los  conectores eléctricos rotatorios  modelo 331 de Mercotac® se utilizan en el envasado de alimentos, la soldadura ultrasónica, la fabricación de cojinetes y los camiones con cables en la industria petrolera. Permiten una transmisión continua de energía, señales de control y datos, lo que garantiza operaciones eficientes.

• En el envasado de alimentos, los  conectores eléctricos rotatorios  transfieren potencia y señales entre los sistemas de control estacionarios y los componentes rotatorios, garantizando así procesos de envasado precisos y eficientes.
• En la soldadura ultrasónica, los  conectores eléctricos rotatorios  facilitan la transferencia de potencia y señal entre equipos estacionarios y herramientas de soldadura giratorias, lo que garantiza una soldadura de alta calidad en las industrias automotriz, electrónica y médica.
• En la fabricación de rodamientos, los  conectores eléctricos rotatorios  permiten una transmisión eficiente de potencia y señales, contribuyendo a la producción de rodamientos de alta calidad para diversas aplicaciones.
• Los camiones con cable en la industria petrolera dependen de los  conectores eléctricos rotatorios para la transmisión de energía y datos durante las operaciones de registro e intervención de pozos, lo que garantiza procesos eficientes y precisos.

En general, los  conectores eléctricos rotatorios modelo 331 de Mercotac® ofrecen soluciones versátiles en múltiples industrias, lo que permite una transmisión perfecta de energía y señales para una mayor eficiencia operativa.
