Conductores: Tres conductores
Amperes: 4 a 30A
Volts: 500​

Los conectores eléctricos rotatorios Mercotac® modelo 435 se utilizan con frecuencia en maquinaria para permitir la conectividad eléctrica continua entre los elementos estacionarios como el panel de control y la parte giratoria de la máquina. Están fabricados con materiales de alta calidad y están diseñados para soportar entornos exigentes.
Ventajas:

• Durable, compacto y de bajo costo.
• Se utiliza para conexiones de señal y/o alimentación.
• Fácil de instalar y reemplazar.
• Grado de protección IP 51 con kit de funda
• Ligero con construcción de metal robusta.
• De larga duración, energéticamente eficiente y sin mantenimiento.
• Hecho en EE.UU.

Especificaciones del producto modelo 435

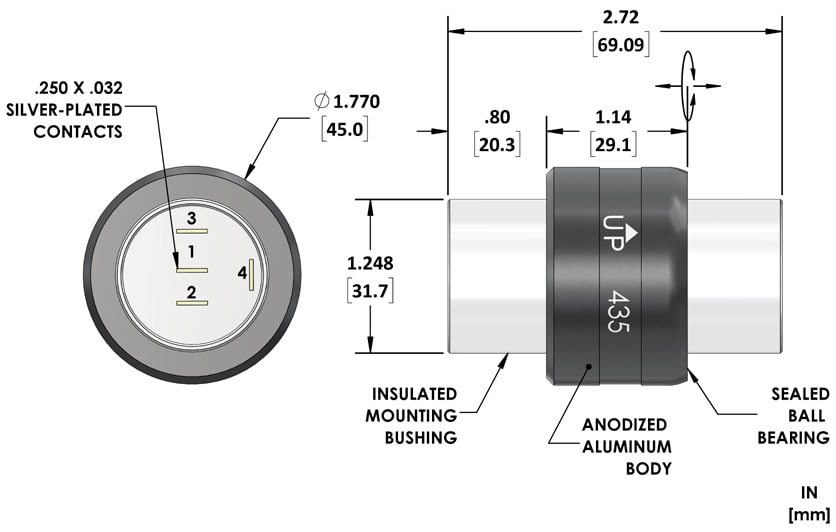

​Dimensiones

• Detalles:
• Se incluyen accesorios
• Accesorio 55250 recta grande (cantidad 4)
• Accesorio 55251 de bandera grande (cantidad 4)
• Disponible con balero de acero inoxidable (435-SS) (recomendado para entornos húmedos o corrosivos)
• Kit de protección contra polvo y salpicaduras disponible.

Especificaciones

• El designador "SS" indica balero de acero inoxidable (recomendado para entornos húmedos o corrosivos)

Accesorios

Descripción: Piezas del kit de arranque
N.º de artículo: 57435

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP5

Descripción: Kit de arranque mostrado ensamblado
N.º de artículo: 57435

• Vinyl Boot Kit for dust and splash protection
• IP51 protection rating

Descripción: Desconexión de bandera grande, aislada
N.º de artículo: 55251

• 16 AWG - 14 AWG
• Cantidad 4 incluida
• Amperios máximos recomendados: 15

Descripción: Desconexión recta grande, aislada
N.º de artículo: 55250

• 16 AWG - 14 AWG
• Qty. 4 included
• Maximum recommended Amps: 1

Descripción: Otras desconexiones

• Hay desconectores disponibles para otros calibres de cable y se pueden sustituir por desconectores estándar (22-18 AWG y 12-10 AWG). Consulte la tabla de capacidad de corriente.​

---

Montaje

MontajeEl modelo 435 se monta normalmente con el cuerpo negro o el casquillo de plástico blanco en cada extremo mediante un tornillo de fijación o una abrazadera dividida. Cuando se utiliza en posición horizontal, monte el Mercotac de modo que el cuerpo del conector gire.

Montaje del cuerpo

Montaje de buje

Montaje horizontal al cuerpo

Buen método de montaje.
(pero la orientación vertical es mejor)

Adaptador de montaje al cuerpo

Úselo cuando el diámetro del eje sea menor
que el cuerpo del Mercotac.

---

Montaje horizontal sobre buje

Se utiliza si el eje no se puede ajustar al
diámetro del cuerpo.

Montaje con aislamiento térmico sobre buje

Puede ser necesario si se requiere aislamiento térmico.
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

---

Montaje superior al cuerpo

El mejor método de montaje.

Montaje inferior al buje

---

Brazo de torsión flotante montado en el cuerpo

Montaje de carcasa protectora en el cuerpo

Recomendado para entornos sucios o de lavado.
También recomendado para aplicaciones de procesamiento de alimentos.

---

Montaje de aislamiento de vibraciones en el cuerpo

Soporte de aislamiento de vibraciones para el cuerpo

Con acoplamiento de accionamiento flotante.

---

Notas de instalación:

• La flecha hacia arriba no debe apuntar debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad de montaje a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos bruscos.

Conexiones

Conexiones de cables estándar del modelo 435

1. Conexiones de cables, montadas dentro del eje giratorio.
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)

Conexiones de cables del modelo 435 con kit de arranque opcional

Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional.

Vista en corte.

Conexiones de cables, montadas dentro del eje giratorio.
​Extremo estacionario que muestra el kit de arranque opcional.

---

Aplicaciones

Los conectores eléctricos rotatorios  Mercotac® modelo 435 se utilizan para transmitir energía eléctrica y señales entre piezas giratorias y estacionarias. Están hechos de una aleación de metal duradera y están diseñados para soportar altas temperaturas y vibraciones. Los conector eléctrico rotatorio Mercotac® modelo 435 están diseñados específicamente para usarse en aplicaciones de hasta 30 amperes y 500 volts, lo que los hace adecuados para una variedad de propósitos, incluidos:

• Máquinas de llenado: Los conectores eléctricos rotatorios Mercotac® modelo 435 se utilizan con frecuencia en máquinas de llenado para permitir la conectividad eléctrica continua entre los elementos estacionarios como el panel de control y la parte giratoria de la máquina. Esto garantiza que la máquina de llenado pueda funcionar de forma segura y confiable, incluso en entornos exigentes.
• Fabricación robótica de tuberías: Los conectores eléctricos rotatorios Mercotac modelo 435 se utilizan a menudo en la fabricación robótica de tuberías para transmitir energía eléctrica y señales entre el brazo robótico giratorio y la unidad de control estacionaria. Esto garantiza que la fabricación robótica de tuberías pueda funcionar de forma eficiente y fiable, incluso en entornos exigentes.
• Envasado de alimentos: Los conectores eléctricos rotatorios Mercotac® modelo 435 se utilizan a menudo en el envasado de alimentos para transmitir energía eléctrica y señales entre los componentes giratorios de la maquinaria y la unidad de control estacionaria. Esto garantiza que el envasado de alimentos pueda funcionar de forma segura y fiable, incluso en entornos exigentes.
• Maquinaria de grabado: Los conectores eléctricos rotatorios Mercotac® modelo 435 se utilizan a menudo en maquinaria de grabado para transmitir energía eléctrica y señales entre los componentes giratorios de la maquinaria y la unidad de control estacionaria. Esto garantiza que la maquinaria de grabado pueda funcionar de forma segura y fiable, incluso en entornos exigentes.

Los conectores eléctricos rotatorios modelo 435 de Mercotac® son un producto versátil y confiable que se puede utilizar en una variedad de aplicaciones. Están fabricados con materiales de alta calidad y diseñados para soportar condiciones exigentes. Los conectores eléctricos rotatorios modelo 435 de Mercotac® son un activo valioso para cualquier industria que requiera conexiones eléctricas confiables.
