Conductores: Ocho conductores
Amperes: 2 a 4 amperes, 6 a 30 amperes
Volts: 250

Los conectores eléctricos rotatorios modelo 830 de Mercotac® son confiables, rentables y versátiles para aplicaciones exigentes en los sectores aeroespacial, de defensa, médico, industrial y más. Fabricados con materiales de alta calidad, resisten entornos hostiles y brindan conexiones consistentes con una ruta de conducción de metal líquido, lo que elimina los problemas de los conectores eléctricos rotatorios  tipo escobilla.
Ventajas:

• Durable, compacto y de bajo costo.
• Se utiliza para conexión de señal y/o alimentación.
• Fácil de instalar y reemplazar.
• Grado de protección IP 51 con kit de funda
• Ligero con construcción de metal robusta.
• De larga duración, energéticamente eficiente y sin mantenimiento.
• Hecho en EE.UU.

Especificaciones del producto modelo 830

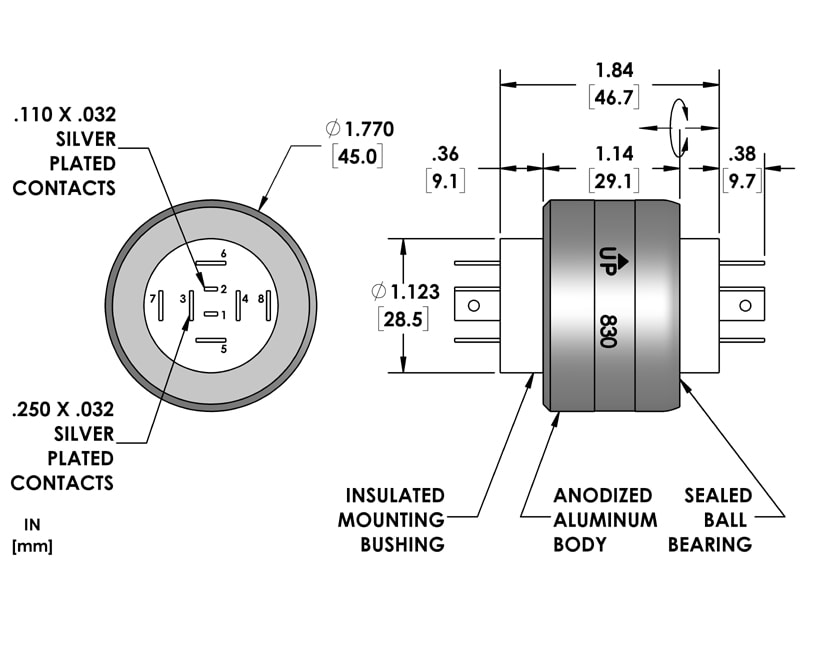

​Dimensiones

• Detalles:
• Se incluyen accesorios
• Accesorio 55252 recta grande (cantidad 4)
• Accesorio 55251 de bandera grande (cantidad 4)
• Accesorio 55253 Tubo termorretráctil (cantidad 4)
• Accesorio 55110 recta pequeña (cantidad 4)
• Disponible con baleros de acero inoxidable (630-SS) (recomendado para entornos húmedos o corrosivos)
• Kit de protección contra polvo y salpicaduras disponible.

Especificaciones

• El designador "SS" indica baleros de acero inoxidable (recomendado para entornos húmedos o corrosivos)

Accesorios

Descripción: Piezas del kit de arranque
N.º de artículo: 57830

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP51

Descripción: Kit de arranque mostrado ensamblado
N.º de artículo: 57830

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP51

Descripción: Desconexión de bandera grande, aislada
N.º de artículo: 55251

• 16 AWG - 14 AWG
• Cantidad: 6 incluidas
• Amperios máximos recomendados: 15

Descripción: Desconexión recta grande, sin aislamiento
N.º de artículo: 55252

• 16 AWG - 14 AWG
• Cantidad 6 incluida
• Amperios máximos recomendados: 15

Descripción: Desconexión recta pequeña, aislada
N.º de artículo: 55110

• 22 AWG - 18 AWG
• Cantidad 4 incluida
• Amperios máximos recomendados: 4

Descripción: Tubo termorretráctil
N.º de artículo: 55253

• Cantidad: 6 incluidas

Descripción: Otras desconexiones

• Hay desconectores disponibles para otros calibres de cable y se pueden sustituir por desconectores estándar (22-18 AWG y 12-10 AWG). Consulte la tabla de capacidad de corriente.​

---

Montaje

El modelo 830 se monta normalmente con el cuerpo negro o el casquillo de plástico blanco en cada extremo mediante un tornillo de fijación o una abrazadera partida. Cuando se utiliza en posición horizontal, monte el Mercotac de modo que el cuerpo del conector gire.

Montaje del cuerpo

Montaje de buje

Montaje horizontal al cuerpo

Buen método de montaje.
(pero la orientación vertical es mejor)

Adaptador de montaje al cuerpo

Úselo cuando el diámetro del eje sea menor
que el cuerpo del Mercotac.

---

Montaje horizontal sobre buje

Se utiliza si el eje no se puede ajustar al
diámetro del cuerpo.

Montaje con aislamiento térmico sobre buje

Puede ser necesario si se requiere aislamiento térmico.
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

---

Montaje superior al cuerpo

El mejor método de montaje.

Montaje inferior al buje

---

Brazo de torsión flotante montado en el cuerpo

Montaje de carcasa protectora en el cuerpo

Recomendado para entornos sucios o de lavado.
También recomendado para aplicaciones de procesamiento de alimentos.

---

Montaje de aislamiento de vibraciones en el cuerpo

Soporte de aislamiento de vibraciones para el cuerpo

Con acoplamiento de accionamiento flotante.

---

Notas de instalación:

• La flecha hacia arriba no debe apuntar debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad de montaje a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos bruscos.

Conexiones

Conexiones de cables estándar del modelo 830

1. Conexiones de cables, montadas dentro del eje giratorio.
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)

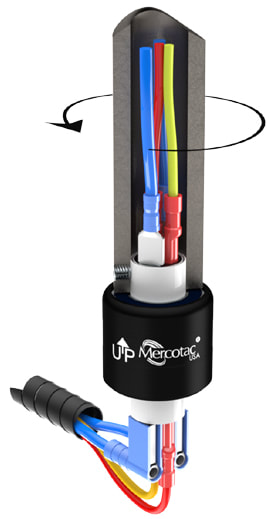

Conexiones de cables del modelo 830 con kit de arranque opcional

Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional.

Vista en corte.

Conexiones de cables, montadas dentro del eje giratorio.
​Extremo estacionario que muestra el kit de arranque opcional.

---

Aplicaciones

Los conectores eléctricos rotatorios modelo 830 de Mercotac® son una solución confiable, rentable y versátil para aplicaciones exigentes en industrias como la defensa, la medicina, la industria y más. Fabricados con materiales de alta calidad, estos conectores eléctricos rotatorios están diseñados para soportar entornos hostiles. Con una ruta de conducción de metal líquido, brindan conexiones consistentes e ininterrumpidas durante su vida útil, eliminando los problemas comunes con los conectores eléctricos rotatorios  tipo escobilla. Sus aplicaciones incluyen defensa (tanques, barcos y vehículos militares), medicina (máquinas y equipos de resonancia magnética), industria (automatización, turbinas eólicas, robots y maquinaria) y otras. Los conectores eléctricos rotatorios modelo 830 de Mercotac® son esenciales para las industrias que requieren conexiones eléctricas confiables.

---
