Bienvenido a la página de Información técnica de Mercotac®, su recurso para obtener información sobre los conectores eléctricos rotatorios   de Mercotac®.

Estos anillos giratorios proporcionan conexiones rotativas avanzadas con un rendimiento superior en comparación con los conectores eléctricos rotatorios tipo escobilla al eliminar el ruido eléctrico en la transmisión de señales.

Con una resistencia inferior a un miliohmio y un diseño que no requiere mantenimiento, los conectores Mercotac® brindan un rendimiento confiable y duradero.

Duran más que los anillos rozantes tipo escobilla y soportan miles de millones de revoluciones.

Ademas de su rendimiento excepcional, los conectores eléctricos rotatorios Mercotac® también son rentables, lo que los convierte en la opción ideal para aplicaciones que exigen transmisión de señales y energía sin ruido.

​Explore nuestra Información técnica para obtener más información sobre las ventajas y aplicaciones de los conectores eléctricos rotatorios de Mercotac®.

Vídeo: La ventaja de Mercotac®

La ventaja de Mercotac®:

Los conectores eléctricos rotatorios de tipo escobilla introducen ruido eléctrico en la señal transmitida debido a la variación de la resistencia cuando giran.

Como puede ver aquí, en comparación con los anillos rozantes típicos, los conectores eléctricos rotatorios  Mercotac®  transmiten con casi cero ruido eléctrico; por lo tanto, el mismo conector eléctrico rotatorio  se puede utilizar tanto para la transmisión de potencia como de señal.

La resistencia eléctrica inicial típica a través de un anillo colector tipo escobilla es de 10 a 20 miliohmios y fluctuará a medida que gira.

La resistencia a través de un conector eléctrico rotatorio  Mercotac® es de aproximadamente un miliohmio y constante, además de que no variará durante la vida útil más prolongada del conector eléctrico rotatorio .

Este rendimiento superior es posible gracias a las características de diseño únicas de los productos Mercotac®.

La ruta de conducción eléctrica es un pequeño depósito de metal líquido que está unido molecularmente a los contactos, lo que crea una conexión que es constante e invariable durante la vida útil del Mercotac®.

​Características Principales de los productos Mercotac®:
-Larga vida útil
-Mayor confiabilidad
-No requieren mantenimiento
-Son duraderos
-Compactos
-De bajo costo
-Están fabricados en EE. UU.

---

A diferencia de los conectores eléctricos rotatorios  tipo cepillo, los conectores eléctricos rotatorios Mercotac® no introducen ruido eléctrico en la señal.

Ventaja uno: Ruido eléctrico extremadamente bajo
Ventaja dos: Menos de 1 miliohm de resistencia
Ventaja tres: Sin desgaste, cero mantenimiento

Ventaja cuatro: Un conector Mercotac para señal y potencia
Ventaja cinco: Vida útil mucho más larga
Ventaja seis: Menor costo

---

Por qué los conectores eléctricos rotatorios  Mercotac®  son superiores

Los conectores eléctricos rotatorios  Mercotac® ofrecen muchas ventajas en comparación con los conectores eléctricos rotatorios tradicionales. A continuación, se muestran algunas formas en que los conectores eléctricos rotatorios Mercotac® logran conexiones superiores:
​
RUIDO CASI CERO: Los conectores eléctricos rotatorios  introducen ruido eléctrico en la señal que se transmite. Los conectores eléctricos rotatorios​  Mercotac® transmiten con un ruido eléctrico casi nulo, por lo que el mismo conector eléctrico rotatorio  se puede utilizar para la transmisión de energía y señal.
​
BAJA RESISTENCIA: La resistencia típica a través de un  conector eléctrico rotatorio es de 10 a 20 miliohmios. La resistencia a través de un Mercotac® es inferior a un miliohmio debido a los contactos humedecidos de metal líquido exclusivos.

SIN MANTENIMIENTO: Los conectores eléctricos rotatorios de escobillas requieren mantenimiento y pierden calidad de señal con el tiempo debido al desgaste de las escobillas y a los residuos. Los conectores eléctricos rotatorios Mercotac® no requieren mantenimiento, no degradan la señal con el tiempo y duran mucho más que los conectores eléctricos rotatorios de tipo escobilla.

LARGA VIDA ÚTIL: Los conectores eléctricos rotatorios  suelen durar varios millones de revoluciones. Las revoluciones de los conectores eléctricos rotatorios  Mercotac® suelen acercarse a mil millones o a varios miles de millones de revoluciones en condiciones de prueba controladas. Muchos modelos Mercotac® que se instalaron hace décadas todavía se utilizan en la actualidad.

BAJO COSTO: Aunque son superiores en rendimiento y durabilidad, los conectores eléctricos rotatorios Mercotac® cuestan menos que los anillos colectores de capacidad comparable. El rendimiento superior mencionado anteriormente es posible gracias a la característica de diseño única de los conectores eléctricos rotatorios  Mercotac® la ruta de conducción eléctrica es un metal líquido que está unido molecularmente a los contactos. Esto crea una conexión que es constante e invariable durante la vida útil de la unidad.

MAYOR VELOCIDAD MÁXIMA: Los productos Mercotac generalmente ofrecen mayores RPM que un conector eléctrico rotatorio tipo cepillo.

---

Comparación de marcas

Comparamos el conector eléctrico rotatorio   Mercotac® modelo 430 con otras tres marcas de conector eléctrico rotatorio de los EE. UU. La comparación se basa en especificaciones como: la cantidad de contactos, la resistencia de contacto, la relación precio-calidad, el intervalo de mantenimiento, el ciclo de vida, las revoluciones por minuto (RPM), el voltaje y el rango de amperes. También se utiliza un ejemplo real de una máquina laminadora que funciona un turno de ocho horas por día, cinco días a la semana, para comparar los costos de mantenimiento y la vida útil. El gráfico muestra que el conector eléctrico rotatorio  Mercotac® 430 es la opción preferida cuando se requiere longevidad y confiabilidad, todo a un costo menor.

​Especificaciones críticas en el cuadro que muestra la superioridad de Mercotac®

Resistencia de contacto: La resistencia de contacto extremadamente baja de los conectores eléctricos rotatorios   Mercotac® les permite transmitir señales de bajo voltaje sin distorsión, lo que no es posible con los anillos rozantes.

Precio: El coste significativamente menor de las unidades Mercotac® las hace utilizables en muchas aplicaciones donde los conectores eléctricos rotatorios serían económicamente inviables.
​
​Mantenimiento: El mantenimiento cero de los conectores eléctricos rotatorios de Mercotac® reduce significativamente los costos de mano de obra del cliente, así como también reduce los costos de pérdida de producción, haciéndolos mucho más asequibles que los anillos colectores tipo escobillas.

Ciclo de vida: El largo ciclo de vida de los conectores eléctricos rotatorios Mercotac® los hace más eficientes y asequibles que los conectores eléctricos rotatorios con escobillas, que deben reemplazarse con mucha más frecuencia. El tipo de aplicación puede provocar variaciones en la vida útil de los conectores eléctricos rotatorios Mercotac®, pero muchos duran más de 500,000,000 de revoluciones. Los clientes han informado de unidades con más de mil millones de revoluciones.

RPM: La especificación de RPM más alta de los conectores eléctricos rotatorios​ Mercotac® permite utilizarlos en aplicaciones donde los anillos colectores tipo escobillas no funcionan.

Montaje
​

Los conectores eléctricos rotatorios Mercotac® se montan en ejes o flechas rotativas, ya sea en orientación vertical u horizontal.

Los modelos más grandes se montan en un eje hueco o en un adaptador de collar mediante un sistema de tornillo de fijación o abrazadera ranurada, mientras que los modelos más pequeños se enchufan a un receptáculo eléctrico.

Para evitar fallas prematuras, la excentricidad debe ser inferior a 0,005” TIR o FIM, y el conector giratorio no debe estar sujeto a cargas axiales o torsionales ni a cargas laterales. Utilice un montaje con aislamiento de vibraciones para equipos sujetos a vibraciones o movimientos repentinos.

El Mercotac® tiene una flecha HACIA ARRIBA grabada con láser para el montaje vertical, que se puede montar en cualquier ángulo entre vertical y 90 grados horizontales.

Obtenga más información en nuestra página de Montaje.
Recuerde durante el montaje:
Los conectores eléctricos rotatorios​ Mercotac® se pueden utilizar en cualquier posición entre la vertical y la horizontal de 90 grados.

La flecha hacia ARRIBA no debe apuntar por debajo de la horizontal. En aplicaciones horizontales, monte el Mercotac® con el cuerpo girando para reducir las cargas mecánicas en el rodamiento.

Limite la excentricidad de montaje a un máximo de 0,005” TIR.
Los productos Mercotac no están diseñados para soportar cargas mecánicas.

Se debe dejar flotar un extremo, sujeto únicamente por los cables de conexión.

​Los cables de conexión en el extremo estacionario deben tener suficiente longitud adicional para no tirar ni colocar una carga lateral sobre el Mercotac®.

Instrucciones de Servicio

Las instrucciones de servicio explican la forma correcta de utilizar los productos.
Es importante operar y manipular los productos Mercotac® de acuerdo con las pautas del fabricante, las instrucciones de servicio y las especificaciones del producto. Si los productos no se utilizan según las instrucciones, podrían producirse fallas y anular la garantía. La garantía se puede encontrar en las instrucciones de servicio.

A continuación, se incluyen algunos consejos sobre lo que se debe y no se debe hacer al utilizar y manipular los conectores eléctricos rotatorios  Mercotac®

Qué hacer:

Utilice el Mercotac® de forma horizontal o vertical con la flecha "ARRIBA" apuntando por encima de la horizontal.
Monte el Mercotac® con el cuerpo girando para reducir las cargas mecánicas en el cojinete y los componentes internos.
Utilice cables trenzados de suficiente longitud y flexibilidad para evitar cargas mecánicas. Proporciona protección de corriente de acción rápida en los cables conectados al Mercotac®.
Utilice la herramienta de crimpado recomendada para un crimpado seguro de los terminales.
Utilice soportes que aíslen los impactos, como tubos de goma, en instalaciones que lo requieran.
Proporcionar aislamiento térmico cuando sea necesario para evitar el sobrecalentamiento.

Qué no hacer:

No deseche Mercotac® de forma indebida.
No solde el Mercotac® ni doble excesivamente las pestañas.
No monte rígidamente ambos extremos del Mercotac®.
No utilice cables que tiren del Mercotac® o que permitan demasiado juego libre.
No utilice el Mercotac® para transportar cargas mecánicas.
No trabaje cerca de un Mercotac® sin desactivar la fuente de energía.
No manipule un Mercotac® sospechoso de estar averiado sin desactivar la fuente de alimentación.
No utilice el conector sin la protección adecuada en aplicaciones de envasado de alimentos.

¿Cómo funciona un conector eléctrico rotatorio?

Un conector eléctrico rotatorio es un dispositivo eléctrico que se utiliza para transmitir corriente o señales entre un cable fijo y un dispositivo giratorio. Consiste en una escobilla fija que hace contacto con el anillo metálico giratorio, conduciendo la corriente o señal hasta el dispositivo. Se pueden apilar varios conjuntos de anillos y escobillas a lo largo del eje para formar varios circuitos. Los conectores eléctricos rotatorios se han utilizado durante décadas como un medio básico para transmitir corriente a un dispositivo giratorio. También se conocen como conectores eléctricos rotatorios contactos eléctricos giratorios y conectores eléctricos rotatorios. Si bien algunas personas pueden usar el término "conmutador" indistintamente, los conmutadores están especializados para su uso en motores y generadores de CC y difieren un poco de los conectores eléctricos rotatorios.
La pregunta n.° 1 de nuestra página de preguntas frecuentes describe en qué se diferencian y superan los conectores eléctricos rotatorios Mercotac® a los conectores eléctricos rotatorios tradicionales con escobillas. Muchas industrias han descubierto que el rendimiento superior de los conectores eléctricos rotatorios Mercotac® es la respuesta a sus problemas y requisitos de montaje de conectores eléctricos rotatorios.

Ver productos

Mercotac® es un proveedor líder de conectores eléctricos rotatorios  que ofrecen un rendimiento superior en comparación con los conectores eléctricos rotatorios tradicionales con escobillas. No requieren mantenimiento y son una solución ideal para las industrias que utilizan conjuntos de anillos colectores.
De hecho, cualquiera de los extremos se puede conectar al dispositivo giratorio. Es preferible montar el Mercotac® de modo que el cuerpo gire. El cuerpo y el buje inferior se presionan juntos como una sola unidad. El buje superior (identificado por la flecha "ARRIBA" en el cuerpo) está montado sobre un cojinete de bolas y gira independientemente del cuerpo. Vea el modelo giratorio a la izquierda, que muestra el cuerpo y el buje inferior girando con el buje superior estacionario. Si es necesario montar una unidad verticalmente, debajo del dispositivo giratorio, entonces es aceptable montar el Mercotac® por el buje superior con el cuerpo flotando estacionario.

Mercotac® ofrece conectores eléctricos rotatorios compactos y económicos que pueden transferir energía, señales y datos a través de un único dispositivo.

Estos productos se fabrican en EE. UU. y están disponibles en stock.

​La línea completa de productos se puede ver en línea.

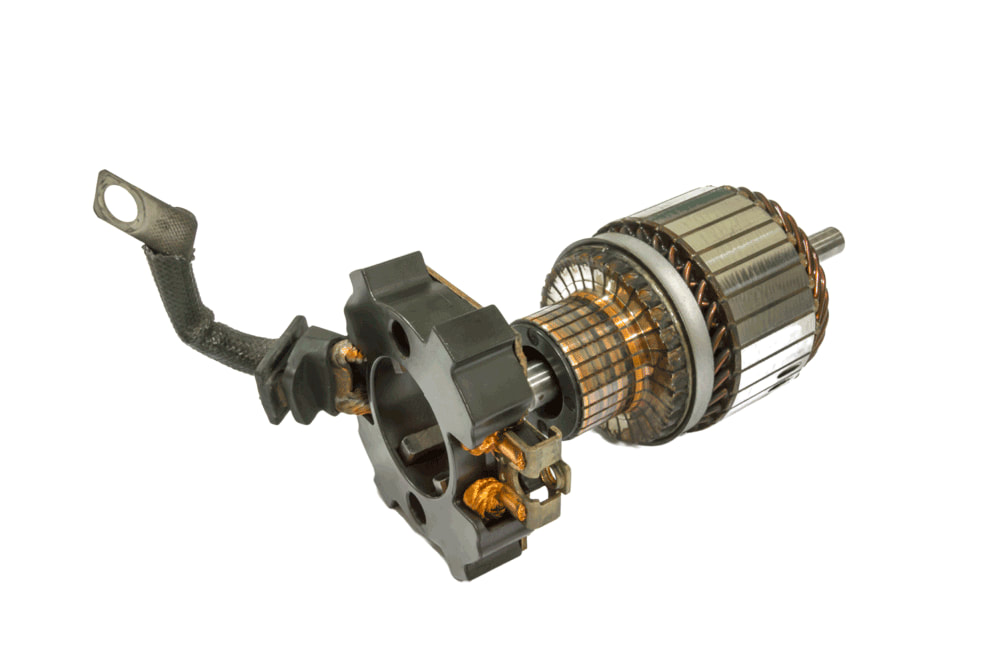

¿Qué es un conmutador?

A veces se utiliza por error la palabra conmutador en lugar del término general conector eléctrico rotatorio. Un conmutador es un conector eléctrico rotatorio​ especializado que se utiliza normalmente en motores de corriente continua y generadores eléctricos para transferir energía eléctrica entre la carcasa estacionaria y la armadura giratoria con el propósito adicional de invertir la dirección de la corriente eléctrica. Un conectore eléctrico rotatorio está hecho de segmentos metálicos aislados, a diferencia del anillo metálico sólido de un conector eléctrico rotatorio​. Las escobillas eléctricas (contactos) rozan este anillo giratorio para hacer la conexión eléctrica. Estos segmentos de anillo están cableados con la capacidad de invertir la corriente eléctrica. En un motor de CC, esta conmutación invierte el campo magnético para mantener el motor en movimiento. En un generador, la conmutación convierte la corriente alterna en corriente que fluye en una dirección (CC). Aquí hay una imagen de un conmutador con la carcasa de las escobillas desmontada del anillo de cobre giratorio para fines visuales:
​

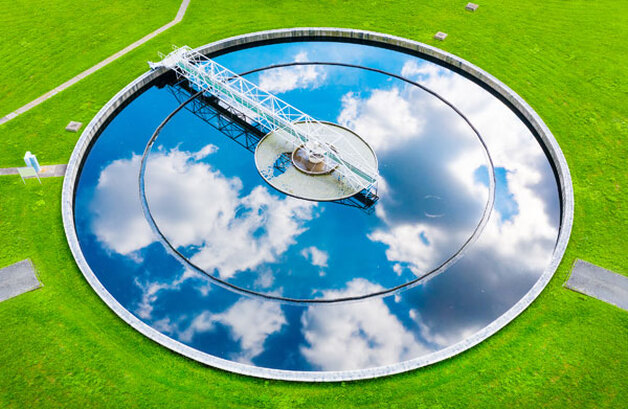

Aplicaciones

Los conectores eléctricos rotatorios Mercotac® se utilizan en una amplia gama de industrias y aplicaciones para transferir energía y señales a componentes rotatorios. Estos conectores eléctricos rotatorios se encuentran comúnmente en turbinas eólicas, carretes de cable, robótica, maquinaria de envasado, equipos de fabricación de semiconductores, equipos médicos y maquinaria industrial. También se utilizan en muchas aplicaciones de control de movimiento rotatorio. La página de Aplicaciones en el sitio web de Mercotac® proporciona ejemplos de las diversas formas en que se utilizan los conectores eléctricos rotatorios Mercotac® y destaca los beneficios que ofrecen, como confiabilidad, durabilidad y la capacidad de manejar señales de alta velocidad y alta frecuencia. Este recurso puede ser útil para los ingenieros que estén interesados ​​en aprender sobre cómo los productos Mercotac® pueden satisfacer sus necesidades de diseño.

Vea más videos de conector eléctrico rotatorio  Mercotac® en acción

El modelo del tren se alimenta a través del pequeño conector eléctrico rotatorio Mercotac® en el centro de la mesa.

---

A continuación, se transmite energía a la luz dentro del rodillo giratorio mientras que, simultáneamente, la señal de temperatura del termopar desde el interior pasa a través del conector eléctrico rotatorio Mercotac® hacia el indicador LED.
​Este es un modelo de una aplicación típica de rodillo calentado para equipos de embalaje, impresión y laminación.

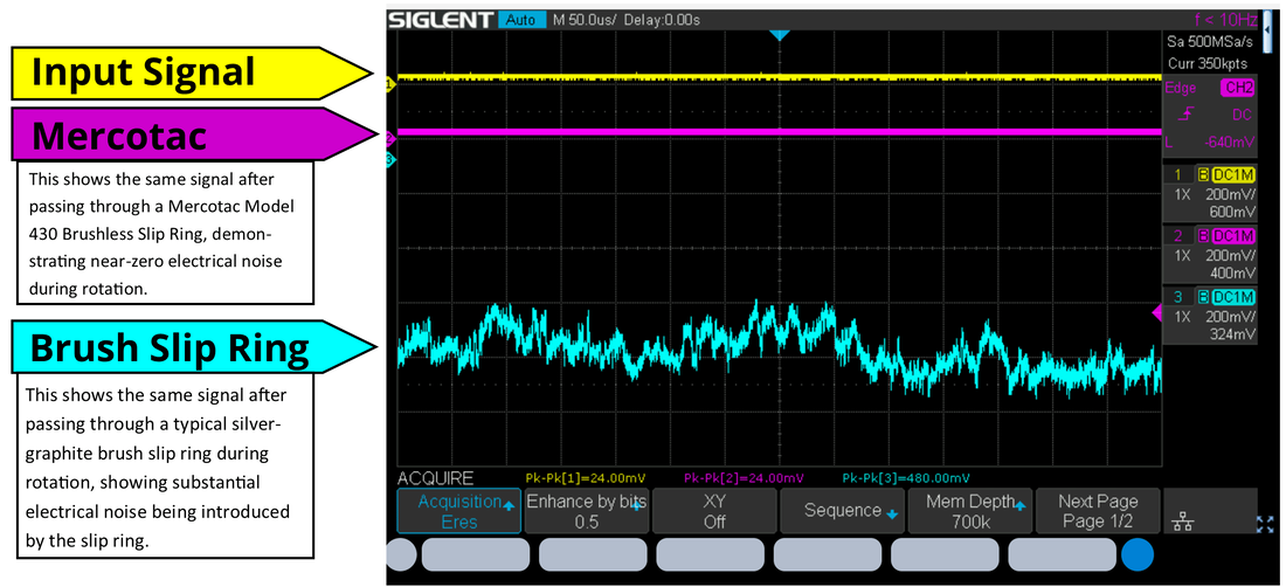

Un osciloscopio compara el ruido de la señal después de pasar por el anillo colector Mercotac® con un conector  eléctrico rotatorio con escobillas tradicional, como se muestra a continuación.

---
