Conductores: Dos conductores
Amperes: 2 a 15
Volts: 2000

Los conectores eléctricos rotatorios  modelo 215-2K de Mercotac® son una opción ideal para los cables de los pozos petroleros debido a su transmisión de señal limpia y constante y a su vida útil prolongada. También se pueden utilizar en cualquier lugar donde se necesite un dispositivo de dos canales con una tensión nominal muy alta, como en aplicaciones ultrasónicas. Su tamaño compacto también los convierte en reemplazos ideales para los conectores eléctricos rotatorios  tipo escobilla.
Ventajas:

• Durable, compacto y de bajo costo.
• Se utiliza para conexiones de señal y/o alimentación.
• Fácil de instalar y reemplazar.
• Grado de protección IP 51 con kit de funda
• Ligero con construcción de metal robusta.
• De larga duración, energéticamente eficiente y sin mantenimiento.
• Hecho en EE.UU.

Especificaciones del producto modelo 215 -2K

​Dimensiones

• Detalles:
• Se incluyen accesorios
• Accesorio 552KA recta grande (cantidad 4)
• Accesorio 55253 Tubo termorretráctil (cantidad 4)
• Disponible con baleros de acero inoxidable (215-2KSS) (recomendado para ambientes húmedos o corrosivos).
• Kit de protección contra polvo y salpicaduras disponible.

Especificaciones

• El designador "SS" indica baleros de acero inoxidable (recomendado para entornos húmedos o corrosivos)

Accesorios

Las opciones de conector se indican a continuación.
No se incluyen con la compra de un Mercotac 215-2K.
Pida el o los conectores deseados por separado.

Descripción: Piezas del kit de arranque
N.º de artículo: 57235

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP51

Descripción: Desconexión recta grande, aislada.
N.º de artículo: 552KA

• 22 AWG - 18 AWG
• Cantidad 4 incluida
• Amperios máximos recomendados: 15

Descripción: Kit de arranque ensamblado
N.º de artículo: 57235

• Kit de fundas de vinilo para protección contra el polvo y las salpicaduras
• Grado de protección IP51

Descripción: Tubo termorretráctil
N.º de artículo: 55253

• Cantidad 4 incluida

---

Descripción: Otras desconexiones Hay desconectores disponibles para otros calibres de cable y se pueden sustituir por desconectores estándar (22-18 AWG y 12-10 AWG). Consulte la tabla de capacidad de corriente.

Montaje

El modelo 215-2K se monta normalmente con el cuerpo negro o el casquillo de plástico blanco en cada extremo mediante un tornillo de fijación o una abrazadera partida. Cuando se utiliza en posición horizontal, monte el Mercotac de modo que el cuerpo del conector gire.

Montaje del cuerpo

Montaje de buje

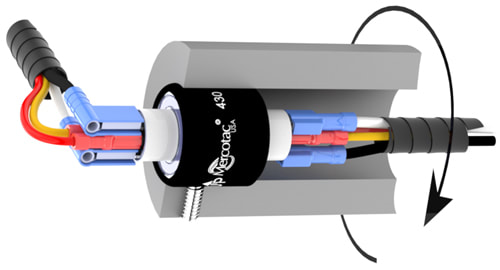

Montaje horizontal al cuerpo

Buen método de montaje.
(pero la orientación vertical es mejor)

Adaptador de montaje al cuerpo

Úselo cuando el diámetro del eje sea menor
que el cuerpo del Mercotac.

---

Montaje horizontal sobre buje

Se utiliza si el eje no se puede ajustar al
diámetro del cuerpo.

Montaje con aislamiento térmico sobre buje

Puede ser necesario si se requiere aislamiento térmico.
Se utiliza si el eje no se puede ajustar al diámetro del cuerpo.

---

Montaje superior al cuerpo

El mejor método de montaje.

Montaje inferior al buje

---

Brazo de torsión flotante montado en el cuerpo

Montaje de carcasa protectora en el cuerpo

Recomendado para entornos sucios o de lavado.
También recomendado para aplicaciones de procesamiento de alimentos.

---

Montaje de aislamiento de vibraciones en el cuerpo

Soporte de aislamiento de vibraciones para el cuerpo

Con acoplamiento de accionamiento flotante.

---

Notas de instalación:

• La flecha hacia arriba no debe apuntar debajo de la horizontal.
• No suelde ni doble los terminales.
• Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
• No monte de forma rígida ambos extremos del Mercotac.
• Limite la excentricidad de montaje a 0,005" (0,13 mm).
• Proporcionar protección contra sobrecarga dentro del circuito.
• Evite vibraciones y movimientos bruscos.

Conexiones

Conexiones de cables estándar del modelo 215-2K

1. Conexiones de cables, montadas dentro del eje giratorio.
2. Extremo estacionario que muestra conexiones de cables estándar.
3. Conecte los cables a los terminales.
(Herramienta sugerida: Thomas & Betts #WT 112M)

Conexiones de cables del modelo 215-2K con kit de arranque opcional

Conexiones de cables, montadas dentro del eje giratorio.
Extremo estacionario que muestra el kit de arranque opcional.

Vista en corte.

Conexiones de cables, montadas dentro del eje giratorio.
​Extremo estacionario que muestra el kit de arranque opcional.

Aplicaciones

Los clientes de Mercotac® informan que, al utilizar conectores eléctricos rotatorios,  pudieron reducir el tamaño de la unidad en comparación con el modelo anterior con escobillas. El modelo con escobillas se vuelve muy ruidoso después de muchas entradas y salidas de los pozos petrolíferos.
El aspecto más importante del estilo sin escobillas de los conectores eléctricos rotatorios  es la transferencia de señal. La transferencia de señal es muy limpia y no se degrada, lo cual es importante con los componentes de fondo de pozo actuales. La conexión de conectores electricos rotatorios Mercotac® es constante y se destaca por brindar una señal confiable. Con las herramientas digitales y la comunicación de fondo de pozo, es muy importante que las señales permanezcan limpias; esto se logra mediante el uso del producto Mercotac®. También son adecuados para aplicaciones ultrasónicas debido a su capacidad de alto voltaje.
Los cojinetes utilizados en el conjunto Mercotac® garantizan un funcionamiento suave de la unidad y una vida útil más prolongada.

---
