Conductores: Un conductor
Amperes: 30
RPM: 2000
|
El conector eléctrico rotatorio Mercotac® modelo 130 es un conector eléctrico rotatorio compacto de un solo canal que es adecuado para aplicaciones que requieren una capacidad de corriente de hasta 30 amperios. Está diseñado específicamente para aplicaciones que requieren una capacidad de corriente mayor que el modelo 110 o 110-T, pero que no necesitan la alta potencia de 250 amperios del modelo 1250. Este conector eléctrico rotatorio Mercotac® es ideal para aplicaciones de galvanoplastia y soldadura, pero también se puede utilizar en maquinaria de automatización, procesamiento de minerales y otras aplicaciones.
Ventajas:
|
|

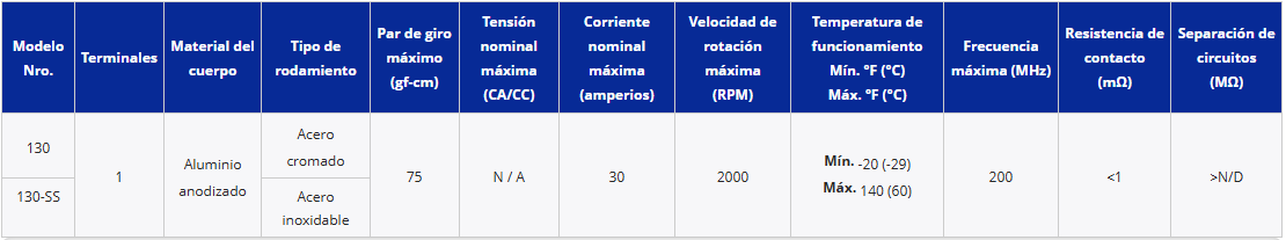

Especificaciones del producto modelo 130
Dimensiones
Especificaciones |
Detalles: Los accesorios no están incluidos Disponible con baleros de acero inoxidable (130-SS) (recomendado para entornos húmedos o corrosivos) |
- El designador "SS" indica baleros de acero inoxidable (recomendado para entornos húmedos o corrosivos)
Accesorios
Las opciones de conector se indican a continuación.
No se incluyen con la compra de un Mercotac 130/130-SS.
Pida el o los conectores deseados por separado.
Descripción: Piezas del kit de arranque
N.º de artículo: 57130
|
Descripción: Kit de arranque ensamblado
N.º de artículo: 57130
|
Nota: Para conectar los cables, utilice un terminal de anillo con un orificio lo suficientemente grande para un perno de 5 mm. Actualmente no se ofrece. Se compra externamente por separado.
Montaje
El modelo 130 de Mercotac® se monta normalmente mediante el perno roscado en cada extremo o mediante el cuerpo negro utilizando un tornillo de fijación. Al montarlo horizontalmente, monte el Mercotac® de modo que el cuerpo del conector gire.
Montaje inferior con eje conductor
Orientación de montaje recomendada.
|
Montaje superior con eje conductor
|
Montaje horizontal con eje conductor
|
Notas de instalación:
- La flecha hacia arriba no debe apuntar debajo de la horizontal.
- No suelde ni doble los terminales.
- Evite fuerzas laterales y cargas mecánicas (alambres demasiado rígidos o tensos).
- No monte de forma rígida ambos extremos del Mercotac.
- Limite la excentricidad de montaje a 0,005" (0,13 mm).
- Proporcionar protección contra sobrecarga dentro del circuito.
- Evite vibraciones y movimientos bruscos.
Conexiones
1. Conexión roscada al eje giratorio.
1. Conexión roscada al eje giratorio.
2. Extremo estacionario que muestra el cable conectado con un terminal de anillo.
2. Extremo estacionario que muestra el cable conectado con un terminal de anillo.
Conexiones de cables del modelo 130 con kit de arranque opcional
|
|
|
1. Conexión roscada al eje giratorio.
2.Extremo estacionario que muestra el kit de arranque opcional.

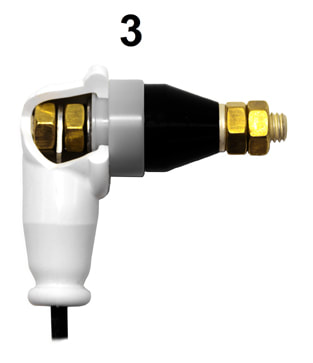

3. Vista en corte.
2.Extremo estacionario que muestra el kit de arranque opcional.
3. Vista en corte.
Aplicaciones
|
El conector eléctrico rotatorio Mercotac® modelo 130 proporciona una conexión eléctrica compacta, de bajo costo y alto rendimiento que no tiene igual en una amplia gama de aplicaciones que requieren hasta 30 amperios de corriente. Es mucho más pequeño que otras alternativas, lo que lo hace ideal para aplicaciones con limitaciones de espacio. Algunos usos posibles son para líneas de galvanoplastia de bandas, galvanoplastia general y electro conformado de piezas. Otra aplicación típica es la soldadura, como la soldadura por puntos en una mesa giratoria de producción. Proporciona una solución rentable para una conexión eléctrica estable y de baja resistencia y es una solución ideal para muchas industrias. Las aplicaciones de este conector eléctrico rotatorio Mercotac® solo están limitadas por la imaginación.
|
